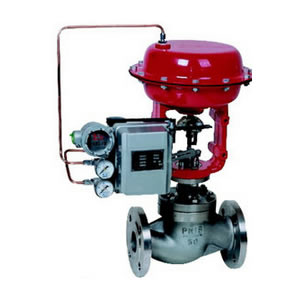

直通單座調節閥ZJHP、ZAZP
2016-08-10
直通單座調節閥由閥體、閥座、閥芯、導向套、閥蓋、閥桿和填料等零件組成。閥芯和閥桿連接在一起。直通單座調節閥的連接方法可用過盈配合銷釘固定或螺紋連接銷釘固定，也可以閥桿和閥芯一體車出。在閥蓋和閥體間設有導向套，為閥芯上下移動起導向作用。導向套上的小孔，連通閥體內腔和閥出口端。導向套上腔的介質很容易通過小孔流入閥出口端，不會影響閥芯的移動。
直通單座調節閥應用范圍：
直通單座調節閥適用于泄漏要求較嚴、壓差不大的干凈介質場合。
直通單座調節閥結構特點：
直通單座調節閥的閥體內只有一個閥芯和一個閥座。特點是泄漏量小，易于保證密封。結構上有調節型直通單座調節閥和切斷型直通單座調節閥。調節型和切斷型的區別在于閥芯的形狀不同。調節型閥芯的形狀為柱塞形；切斷型閥芯的形狀為平板形或錐形，切斷型的另一個特點是介質對閥芯的作用力大，即不平衡力大，特別是在高壓差、大口徑的情況下更為嚴重，所以僅適用于低壓差的場合。否則應適當選擇推力大的執行機構，或配以閥門定位器。
直通單座調節閥的閥芯有正裝和反裝兩種類型。當閥芯向下移動時，閥芯與閥座間流通面積減小，稱為正裝；反之則稱為反裝。調節閥的公稱尺寸DN和閥座直徑dN標志著閥門的大小。對于公稱尺寸DN<2.5mm的單導向閥芯，只能正裝不能反裝。因此氣開式必須采用反作用執行機構。氣開式調節閥隨信號壓力的增大而流通面積也增大；而氣關式則相反，隨信號壓力的增大而流通面積減小。
直通單座調節閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
lang=EN-US> 9.配套附件
