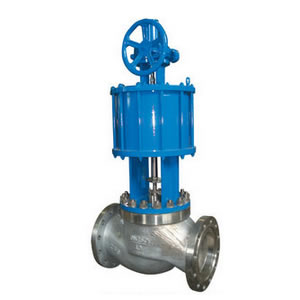

氣動活塞式切斷閥ZSPC

2016-08-10

ZSPC氣動活塞式切斷閥概述：
ZSP NC型氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷機械組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。

ZSPC氣動活塞式切斷閥概述：
ZSP NC型氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷機械組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
二、主要技術參數和性能指標
1、切斷機構主要技術參數

公稱壓力mm	20	25	40		50	65	80	100	150		200
閥座直徑mm	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	6.5	10	15	25	40	65	100	125	260	350	540
公稱壓力MPa	1.6；4.0；6.4
行程mm	10		16			25		30	40		60
流量特性	快開
介質溫度℃	軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型）
法蘭尺寸、型式	PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
閥體材質	ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
閥座、閥芯材質	1Cr18NI9；0Cr18Ni12Mo2Ti
上閥蓋型式	普通式（常溫型）；熱片式（中溫型）

注
可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。
2、執行機構主要技術參數與切斷機構匹配關系

公稱通徑mm	執行機構型號		氣缸直徑mm		行程mm	進氣孔螺紋		備注
	常溫型	中溫型	常溫型	中溫型		常溫型	中溫型	ZSP：單作用 ZSP：雙作用
20	ZSPA B-1	ZSPA B-1 ZSN-1	150	150	10	M16×1.5	M16×1.5
25
40		ZSPA B-2 ZSN-1		200	16
50
65	ZSPA B-2	ZSPA B-3 ZSN-2	200	300	25		M20×1.5
80
100					30
150	ZSPA B-3	ZSPA B-4 ZSN-3	300	400	40	M20×1.5	M24×2

3、性能指標:

公稱壓力mm		20	25	40		50	65	80	100	150		200
閥座直徑mm		20	25	32	40	50	65	80	100	125	150	200
軟密封泄漏量	水試 △P=△Pmax mlmin	0
軟密封泄漏量	氣試 △P=0.35MPa 氣泡數/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水試MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	氣試 △P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切斷時間S		0.5		1			1.5		2	3		4
額定行程偏差%		±6

4、允許壓差:

公稱通徑mm					20	25	40	50	65	80	100	150	200
氣缸直徑mm					150		200		300			400
氣源壓力 KPa	500	允許壓差	整機氣關式	流開	4.0	4.0	2.6	2.2	3.8	2.6	2.0	1.95	1.59
			整機氣關式	流關	4.0	4.0	4.0	3.1	3.1	3.2	1.6	2.0	1.63
			整機氣開式	流開	4.0	3.0	2.1	1.7	1.7	1.1	0.9	0.52	0.43
			整機氣開式	流關	4.0	4.0	4.0	4.0	4.0	3.6	2.7	3.4	2.2

外形尺寸:

公稱通徑DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0	194	197	235	267	292	317	368	500	650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不帶手輪	H1	常溫型	445	455	485	485	605	605	620	962	988
不帶手輪	H1	中溫型	596	606	636	636	770	770	785	1178	1226
帶手輪	H1	常溫型	630	640	670	670	790	790	805	1087	1113
	H1	中溫型	781	791	821	821	955	955	970	1303	1351
	H2		160	160	160	160	160	160	270	270	270
	H3		220	220	220	220	220	220	390	390	390
