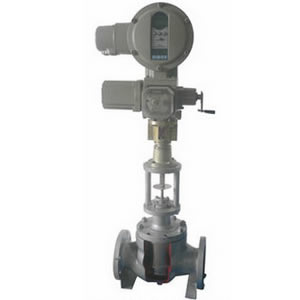

多級套筒式調節閥KHTW
2016-08-10
閥體型式:直通鑄造球形閥
公稱通徑:50、65、80、100、150、200、250、300mm
公稱壓力:ANSI600、900、1500、2500、JIS40、63K
連接型式:法蘭連接：RF、RJ,法蘭標準按：JIS B2201或ANSI B16.5
焊接連接：對接焊BW；嵌接焊SW
材料:ZG25和ZG1Cr18Ni9、ZG0Cr12Mo2、25Cr0.5Mo、5.0Cr0.5或SCPH21、SCPH61
上閥蓋:常溫型（P）：-17~+230攝氏度,伸長Ｉ型（Ｅ１）：-45～-17攝氏度、230～566攝氏度
壓蓋型式:螺栓壓緊式
填料:聚四氟乙烯填料，石棉編制填料，石墨填料閥內組件:
閥芯型式:平衡式閥芯
流量特性:防空化套筒：待百分比特性和線性特性；低噪音套筒：線性特性
材料:17-4PH、0Cr17NiMo2和堆焊司太萊合金
執行機構:
型式:HA多彈簧薄膜執行機構
膜片材料:乙丙橡夾尼龍
彈簧范圍:0.08~0.24,0.04~0.24Mpa
供氣壓力:0.28,0.30,0.35,0.40Mpa
氣源接頭:Rc1/4
環境溫度:-30~+70攝氏度
閥作用型式:氣關式或氣開式
附件:定位器、手輪機構、氣動閥位傳送器等
性能:
泄漏量:符合標準ANSIB16.104IV級,小于額定CV的0.01%
回差:3%(不帶定位器);1%(帶定位器)
線性:正負5%(不帶定位器),正負1%(帶定位器)
可調范圍:50:1
訂貨須知:
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
