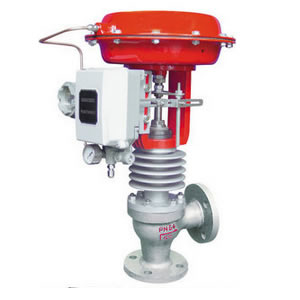

電動角形調節閥ZAZS,ZAZSC
2016-08-10
ZAZS/ZAZSC型電動角形調節閥由DKZ電動執行機構和角形調節閥組成，以220V Ac電源為動力，接受0～10mA或4～20mA標準信號，驅使閥門開度與此操作信號相應。閥體為角形單導向結構。流路簡單，便于清洗，阻力小，適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，不結焦、粘結、堵塞。其變形的特殊產品有耐腐蝕、耐高、低溫和波紋管密封電動角形調節閥和調節斷型（ZAZS3ZAZS3C）的電動角形閥。
主要技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||||||
| 額定流量系數Kv |
1.6 2.5 4.0 6.3 |
10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||||||||||||||
| 公稱壓力 MPa | 4.0 6.4 | ||||||||||||||||||||||||||
|
執 行 機 構 |
ZAZSⅡ型 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 |
|
|||||||||||||||||||||
| ZAZSCⅢ型 |
|
|
|
|
|
||||||||||||||||||||||
| 有效推力(N) | 400 | 1000 | 4000 | 6400 | 6400 | ||||||||||||||||||||||
| 工作行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||||||||||
| 輸入信號范圍 | Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC | ||||||||||||||||||||||||||
| 允許壓差(MPa) | 1.0～3.8 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.41 | 0.3 | 0.16 | ||||||||||||||||
| 流量特性 | 直線，等百分比 | ||||||||||||||||||||||||||
| 上閥蓋型式 | 普通型（常溫型） 熱片型（中溫型） | ||||||||||||||||||||||||||
| 介質溫度℃ | -20℃～+250（常溫型）、-40～+450（中溫型） | ||||||||||||||||||||||||||
| 可調比 | R＝30：1 | ||||||||||||||||||||||||||
| 法蘭標準 | JB79-59 | ||||||||||||||||||||||||||
| 輸入阻抗 | Ⅱ型：200?、笮停?50 | ||||||||||||||||||||||||||
| 項目 | 指標值 | 項目 | 指標值 |
| 基本誤差％ | ≤±3.5 | 純滯后 | ≤IS |
| 回差％ | ≤2.5 | 始終點偏差％ | ≤±2.5 |
| 死區％ | ≤2.5 | 額定行程偏差％ | +2.5 |
| 允許泄漏量L/H | 1×10-4×閥的額定流量 |
| 公稱通徑 | D | B | L | H(mm) | H | ||
| PN40 | PN64 | 常溫 | 中溫 | ||||
| 20 | 460 | 230 | 85 | 100 | 838 | 918 | H1=L |
| 25 | 460 | 230 | 95 | 115 | 809 | 889 | |
| 32 | 460 | 230 | 115 | 130 | 836 | 916 | |
| 40 | 460 | 230 | 115 | 130 | 966 | 1046 | |
| 50 | 460 | 230 | 130 | 150 | 1011 | 1090 | |
| 65 | 460 | 230 | 145 | 170 | 1109 | 1189 | |
| 80 | 530 | 230 | 155 | 190 | 1147 | 1227 | |
| 100 | 530 | 230 | 175 | 215 | 1199 | 1289 | |
| 125 | 530 | 260 | 200 | 250 | 1400 | 1560 | |
| 150 | 630 | 260 | 240 | 275 | 1433 | 1580 | |
| 200 | 630 | 260 | 300 | 325 | 1567 | 1727 | |
