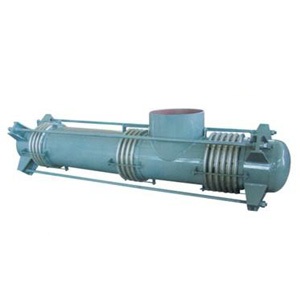

曲管壓力平衡補償器

2016-08-05

曲管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。
產品特點
該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
用途
其從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。
安裝使用注意事項
1、此類膨脹節一般應用在架空的直管線上，水平安裝。
2、膨脹節安裝完后，所有的小拉桿須拆除。
3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。
主要數據

公稱通徑 DN	總波數 n	n1/2n2 n1 大管波數 n2 小管波數	壓力等級 Mpa		徑向外型最大尺寸　mm		壓力對應的產品長度 Lmm
			0.25	0.6	徑向外型最大尺寸　mm		接管J型		法蘭F型
			軸向補償量mm 軸向剛度 N/mm		0.25 Mpa	0.6 Mpa	0.25 Mpa	0.6　Mpa	0.25　Mpa	0.6　Mpa
600	12	4/8	85/1050	53/4410	1173	1220	2000	2250	2024	2274
	18	6/12	123/700	80/2940			2300	2600	2324	2624
	24	8/16	165/525	106/2200			2700	2950	2724	2974
700	12	4/8	82/1347	54/4945	1331	1365	2000	2250	2024	2274
	18	6/12	123/898	80/3297			2300	2600	2324	2624
	24	8/16	163/674	108/2473			2700	2950	2724	2974
800	12	4/8	98/1003	45/7228	1474	1520	2000	2250	2024	2274
	18	6/12	146/668	68/4819			2300	2600	2324	2624
	24	8/16	195/501	90/3614			2700	2950	2724	2974
900	12	4/8	106/1075	55/4628	1634	1670	2000	2250	2024	2274
	18	6/12	159/716	83/3085			2300	2600	2324	2624
	24	8/16	212/537	110/2314			2700	2950	2724	2974
1000	12	4/8	108/1136	54/5042	1808	1840	2000	2250	2024	2274
	18	6/12	162/758	82/3362			2300	2600	2324	2624
	24	8/16	215/568	108/2521			2700	2950	2724	2974
