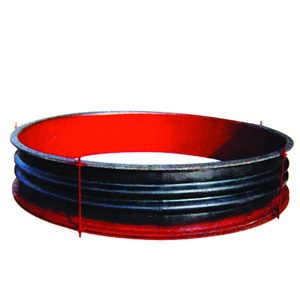

風道橡膠補償器

2016-08-05

風道橡膠補償器由橡膠復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的最佳配套件。
產品特性
1、橡膠具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提供較大的多維方向補償，能較好的消除各種管道安裝連接時產生的多向誤差。
2、橡膠具有優越的吸聲隔震功能，能有效的減少和消除鍋爐、風機等系統品聲和震動的傳遞。
3、橡膠無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、橡膠具有較高耐熱和耐腐蝕性能，永不生銹，減少維修費用。
5、橡膠具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。
主要數據

技術性能	FVB	FUB
補償長度	±100mm	±90mm
工作壓力	≤4500pa	≤4500pa
溫度范圍	-40℃-30℃	-40℃-300℃
安裝長度	300-450mm	300-450mm
拉伸長度變化率	≤15%	≤15%
兩端支架間距之和		≤15m
兩端滑動支架間距		2-4m
膠料性能
拉伸強度	≥12Mpa	≥12Mpa
扯斷長率	≥300%	≥300%
扯斷永久變形	≤25%	≤25%
硬度	58±3°	58±3°
熱空氣考化	72℃×72h	72℃×72h
扯斷伸長變化率	≥20%	≥20%

風道補償器連接尺寸

型號	管外徑 D	D1	D2	D3	b	連接螺栓數量 n×ΦM	重量 Kg
FVB500	529	600	640	469		16×M16	89.8
FVB600	630	705	755	570			114.6
FVB700	720	810	860	660		18×M16	134.8
FVB800	820	920	975	760	8	18×M20	192.0
FVB900	920	1020	1075	860		20×M20	213.8
FVB1000	1020	1120	1175	960		24×M20	241.6
FVB1100	1120	1220	1275	1060			263.0
FVB1200	1220	1320	1375	1160			312.6
FVB1300	1320	1420	1475	1260		30×M22	335.0
FVB1400	1420	1520	1575	1360	10	36×M22	369.6
FVB1500	1520	1630	1685	1440			349.4
FVB1600	1620	1730	1785	1540		36×M22	477.5
FVB1700	1720	1830	1885	1640			515.9
FVB1800	1820	1930	1985	1740		44×M22	536.0
FVB1900	1920	2030	2085	1840			565.2
FVB2000	2000	2130	2185	1940		44×M27	725.2
FVB2200	2020	2340	2410	2140	12	50×M27	881.8
FVB2400	2420	2540	2610	2340		54×M27	953.0
FVB2500	2520	2640	2710	2440		56×M30	1057.5
FVB2600	2620	2760	2810	2540		58×M30	1098.4
FVB2800	2820	2960	3030	2740	14	60×M30	1260.9
FVB3000	2030	3160	3230	2940		64×M30	1347.8
FVB3200	3220	3360	3430	3140		72×M30	1441.5

注：超大口徑風道橡膠補償器可按用戶要求生產供貨
