球形補償器

2016-08-05

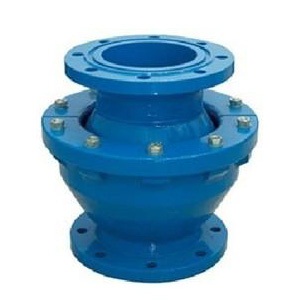

球形補償器又稱球形接頭，主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。
應用范圍
球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用途如下：
1、用于熱力管道中，補償熱膨脹，其補償能力為"冂"補償器的5-10倍。
2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。
3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用。
4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因對管道產生破壞。
零部件材質

名稱	數量	材料
球殼	1	QT400-15
壓蓋	1	QT400-15
螺栓	–	不銹鋼
螺母	–	不銹鋼
球體	1	QT400-15
密封圈	1

連接尺寸

公稱尺寸	D_O	L	O	法蘭連接尺寸
公稱尺寸				0.6MPa			1.0MPa			1.6MPa
DN				D	K	n-do	D	K	n-do	D	K	n-do
100	282	290	15	210	170	4-￠19	220	180	8-￠19	220	180	8-￠19
150	364	320		265	225	8-￠19	285	240	8-￠23	285	240	8-￠23
200	410	410		320	280	8-￠19	340	295	8-￠23	340	295	12-￠23
250	464	382		375	335	12-￠19	395	350	12-￠23	405	355	12-￠27
300	535	410		440	395	12-￠23	445	400	12-￠23	460	410	12-￠27
350	607	430		490	445	12-￠23	505	460	16-￠23	520	470	16-￠27
400	668	470		540	495	16-￠23	565	515	16-￠27	580	525	16-￠30
450	728	550		595	550	16-￠23	615	565	20-￠27	640	585	20-￠30
500	798	600		645	600	20-￠23	670	620	20-￠27	715	650	20-￠34
600	918	689		755	705	20-￠27	780	725	20-￠30	840	770	20-￠37
700	1056	800		860	810	24-￠27	895	840	24-￠30	910	840	24-￠37
800	1160	893		975	920	24-￠30	1050	950	24-￠34	1025	950	24-￠40
900	1310	920		1075	1020	24-￠30	1115	1050	28-￠34	1125	1050	28-￠40
1000	1443	975		1175	1120	20-￠30	1230	1160	28-￠37	1255	1170	28-￠43
1200	1693	1125	13	1405	1340	32-￠34	1455	1380	32-￠40	1485	1390	32-￠48
1400	1942	1290		1630	1560	36-￠37	1675	1590	36-￠43	-	-	-
1600	2164	1385		1830	1760	40-￠37	1915	1820	40-￠48	-	-	-
1800	2400	1580	12	2045	1970	44-￠40	2115	2020	44-￠48	-	-	-
2000	2730	1870		2265	2180	48-￠43	2325	2230	48-￠48	-	-	-
2200	2910	1950		2475	2390	52-￠43	2550	2440	52-￠56	-	-	-
2400	3135	2080		2685	2600	5-￠43	2760	2650	56-￠56	-	-
