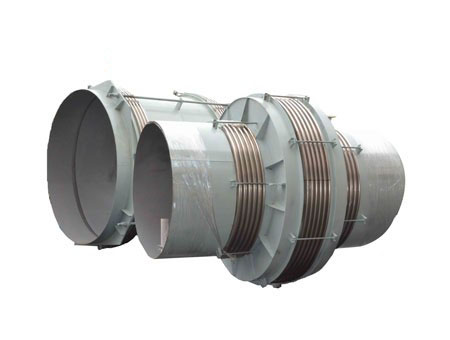

直管壓力平衡補償器
2016-08-05
產品特點
該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
用途
其從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。
主要數據
| 公稱通徑DNmm | 總波數 n |
n1/2n2 n1大管波數 n2小管波數 |
壓力等級Mpa | 徑向外型最大尺寸mm | 壓力對應的產品長度Lmm | |||||
| 0.25 | 0.6 | 接管J型 | 法蘭F型 | |||||||
|
軸向補償量mm 軸向剛度 N/mm |
0.25Mpa | 0.6Mpa | 0.25 Mpa | 0.6 Mpa | 0.25 Mpa | 0.6 Mpa | ||||
| 1100 | 12 | 4/8 | 102/1404 | 67/3880 | 2016 | 1986 | 2100 | 2440 | 2124 | 2464 |
| 18 | 6/12 | 154/936 | 100/2990 | 2450 | 2750 | 2474 | 2774 | |||
| 24 | 8/16 | 205/702 | 124/1940 | 2900 | 3110 | 2924 | 3134 | |||
| 1200 | 12 | 4/8 | 110/1246 | 60/5062 | 2170 | 2130 | 2100 | 2440 | 2124 | 2464 |
| 18 | 6/12 | 165/831 | 89/3375 | 2450 | 2750 | 2427 | 2774 | |||
| 24 | 8/16 | 220/623 | 120/2531 | 2900 | 3110 | 2924 | 3134 | |||
| 1300 | 12 | 4/8 | 116/1237 | 68/5475 | 2316 | 2266 | 2100 | 2450 | 2124 | 2474 |
| 18 | 6/12 | 174/824 | 102/3650 | 2450 | 2840 | 2474 | 2864 | |||
| 24 | 8/16 | 232/618 | 136/2736 | 2900 | 3230 | 2924 | 3254 | |||
| 1400 | 12 | 4/8 | 115/1295 | 68/5722 | 2430 | 2380 | 2100 | 2460 | 2124 | 2484 |
| 18 | 6/12 | 172/863 | 102/3815 | 2450 | 2850 | 2474 | 2874 | |||
| 24 | 8/16 | 230/647 | 136/2861 | 2900 | 3240 | 2924 | 3264 | |||
| 1500 | 12 | 4/8 | 105/1772 | 46/8595 | 2576 | 2530 | 2100 | 2460 | 2324 | 2484 |
| 18 | 6/12 | 158/1182 | 69/5730 | 2450 | 2850 | 2724 | 2874 | |||
| 24 | 8/16 | 211/886 | 92/4298 | 2900 | 3240 | 3264 | ||||
| 1600 | 12 | 4/8 | 103/1852 | 72/4878 | 2740 | 2688 | 2300 | 2660 | 2324 | 2684 |
| 18 | 6/12 | 154/1235 | 108/3252 | 2700 | 3060 | 2724 | 3084 | |||
| 24 | 8/16 | 44/2439 | 3450 | 3474 | ||||||
| 1700 | 12 | 4/8 | 111/1881 | 71/6363 | 2920 | 2686 | 2300 | 2660 | 2324 | 2684 |
| 18 | 6/12 | 166/1254 | 106/4242 | 2700 | 3060 | 2724 | 3084 | |||
| 24 | 8/16 | 142/3181 | 3450 | 3474 | ||||||
| 1800 | 12 | 4/8 | 104/2168 | 70/6150 | 3040 | 2968 | 2300 | 2660 | 2324 | 2684 |
| 18 | 6/12 | 156/1445 | 105/4100 | 2700 | 3060 | 2724 | 3084 | |||
| 24 | 8/16 | 140/3075 | 3450 | 3474 | ||||||
| 1900 | 12 | 4/8 | 108/2190 | 90/4605 | 3180 | 3128 | 2300 | 2660 | 2324 | 2684 |
| 18 | 6/12 | 160/1460 | 135/3070 | 2700 | 3060 | 2724 | 3084 | |||
| 24 | 8/16 | 180/2302 | 3450 | 3474 | ||||||
| 2000 | 12 | 4/8 | 121/2022 | 79/7088 | 3340 | 3288 | 2450 | 2660 | 2427 | 2684 |
| 18 | 6/12 | 182/1348 | 119/4725 | 2950 | 3060 | 2974 | 3084 | |||
| 24 | 8/16 | 158/3544 | 3450 | 3474 | ||||||
