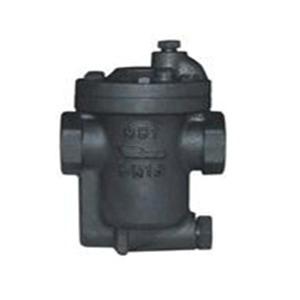

倒吊桶式疏水閥

2016-08-04

倒置桶式蒸汽疏水閥詳細介紹：
　倒置桶式蒸汽疏水閥其內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。
　每當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
倒置桶式蒸汽疏水閥產品結構特點:
1.內腔所有運動部件均為不銹鋼，耐磨損，耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。
3.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯后和氣堵。
5.不受背壓的影響，在高的背壓下能很好地工作。
6.工作可靠，只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ，故不會產生卡阻。
7.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性能 , 無污物困擾。

倒置桶式蒸汽疏水閥主要技術參數：

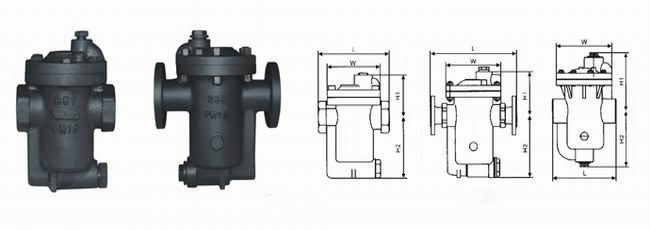

產品型號	公稱通徑	連接方式	使用壓力	最高允許溫度	外型尺寸				參考重量
產品型號	公稱通徑	連接方式	使用壓力	最高允許溫度	L	H1	H2	W	參考重量
880/980	15-20	螺紋	0.01-1.0	350	125	78	102	103	2.2
881/981	15-25		0.01-1.7	350	125	78	102	103	2.8
882/982	15-25		0.01-1.7	350	170	108	130	145	7
883/983	25-32		0.01-1.7	350	205	130	192	178	14
884/984	32-40		0.01-1.7	350	235	168	212	203	23
815/985	32-50		0.01-1.7	350	255	164	252	220	26
816/986	50		0.01-1.7	350	320	214	242	302	42
881F/991	15-25	法蘭	0.01-1.7	350	170	78	102	103	5
882F/992	20-25		0.01-1.7	350	210	108	130	145	10
882F/992	25-32		0.01-1.7	350	270	130	192	178	18
883F/993	40-50		0.01-1.7	350	320	130	192	178	18
884F/994	32-50		0.01-1.7	350	320	168	212	203	27
885F/995	40-50		0.01-1.7	350	320	164	252	220	29
886F/996	65-80		0.01-1.7	350	400	214	242	302	45

倒置桶式蒸汽疏水閥連續排水量:

型號/尺寸	疏水閥的工作壓差（△P）.kg/cm2
型號/尺寸	0.5	1	2	4	8	9	10	12	15	17
880/880F	240	280	230	280	280	310	260
881/881F	420	470	460	410	380	420	365	380	335	350
882/882F	800	930	930	920	800	900	660	720	560	600
883/883F	1520	1750	1800	2000	1560	1750	1550	1730	1500	1550
884/884F	2500	2950	3020	3050	2600	2950	2550	2880	2500	2600
885/885F	3960	4500	4500	4400	4600	4900	4500	4850	3000	3200
816/816F	7190	8600	8150	8800	8000	8850	8450	9000	8400	8650
