自由浮球式蒸汽疏水閥CS41H

2016-08-04

CS41H-16C/P/25/40自由浮球式蒸汽疏水閥產品介紹：
　 CS41H-16C/25/40自由浮球式蒸汽疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平。由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。自由浮球式蒸汽疏水閥的獨特優點：是選用內置排空氣閥，非常靈敏，工作質量高，能延長自由浮球式蒸汽疏水閥的整體使用壽命。自由浮球式疏水閥的最大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為 0℃ ，能使加熱設備達到最佳工作效率；它的最低工作力 0.01Mpa ，最大背壓率 ≤85% 。該產品是石油、化工、印染、制藥、造紙、食品等工業加熱設備最理想的疏水閥。
CS41H-16C/25/40自由浮球式蒸汽疏水閥結構特點：
1、能連續排水，性能穩定，排水量大，漏水量小。
2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
4、內部零件，均為不銹鋼，抗腐蝕，耐磨損，壽命長。
5、自由浮球是閥內唯一的主要浮動部件，采用不銹鋼高精度研磨的圓浮球。
CS41H-16C/25/40自由浮球式蒸汽疏水閥規格及技術參數：
1、公稱通徑(DN）:15-150M
2、公稱壓力（PN）：1.6-4.0Mpa
3、最高工作壓力（PMO）：0.2-1.6 Mpa
4、最高工作溫度（TMO）：350 ℃
5、工作介質：蒸汽凝結水
6、無負荷漏氣率小于3% 過冷度 0.5%

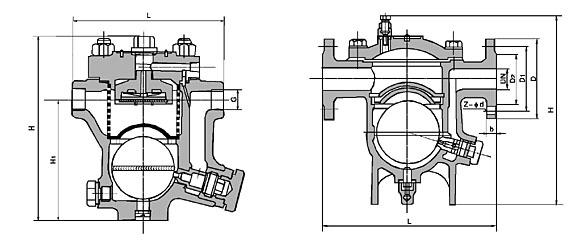

CS41H-16C/25/40自由浮球式蒸汽疏水閥主要結構圖：

CS41H-16C/25/40自由浮球式蒸汽疏水閥零部件材料：

閥體材料	鑄鐵、碳鋼WCB、不銹鋼304
閥蓋材料	鑄鐵、碳鋼WCB、不銹鋼304
閥座球材料	不銹鋼304
過濾網	不銹鋼304

CS41H-16C/25/40自由浮球式蒸汽疏水閥法蘭連接外形尺寸： GB、JB

產品型號 Produstion Type	口徑	尺寸Dimensions
產品型號 Produstion Type	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C、25 C、40C CS41H-16D、25 D、40D	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C、25C CS41H-16F、25F	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23
