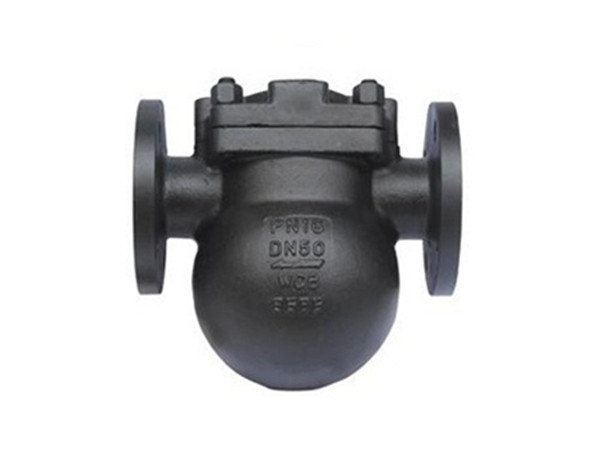

FT44H杠桿浮球式蒸汽疏水閥

2016-08-01

產品工作原理和用途：
FT44H杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏；它的最低工作壓力0.01Mpa，最大背壓率≤85%.內部帶有排氣裝置，杠桿浮球式蒸汽疏水閥采用自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備首選的蒸汽疏水閥。該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。
選型主要依據：
1、凝結水負荷（排液量）kg/h（選用倍率2-3倍）
2、最高工作壓力 MPa
3、工作壓差 MPa
4、閥體材料和公稱壓力
5、連接方式和尺寸

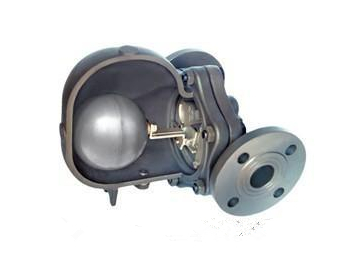

內部解剖圖：

產品性能參數：

最低工作壓力	0.01Mpa
最小過冷度	≈0℃
有負荷漏氣率	≈0
最高允許背壓率	85％
鑄鋼最高允許溫度	425℃
不銹鋼最高允許溫度	525℃
介質	飽和蒸汽、凝結水

產品主要零件材料:

零件	材料
閥體、閥蓋	WCB/304
閥座	2Cr13/304
排空氣裝置	合金、不銹鋼
浮球、杠桿	不銹鋼
過濾網	不銹鋼

產品主要尺寸：

型號	公稱通徑	L(mm)	H(mm)	H₁(mm)	Sφ(mm)	AXC(mm)
16 FT44H　25 　　　　40	15	230	148	88	112.5	95*95
	20	230	148	88	112.5	95*95
	25	230	148	88	112.5	95*95
	32	270	238	158	176	147*147
	40	270	238	158	176	147*147
	50	270	238	158	176	147*147
	65	270	238	158	176	210*210
	80	350	300	190	210	210*210
	100	350	300	190	210	210*210
