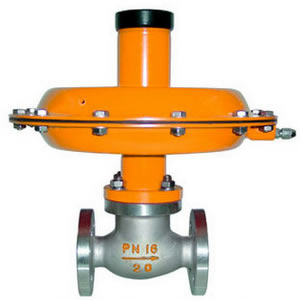

自力式差壓調節閥

2016-08-10

自力式微壓調節閥概述
ZZ（V、C）型直接作用式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封，部分場合可取代本廠的ZZDG型供氮調節閥和ZZDX型泄氮調節閥。當閥前壓力較低時（如閥前壓力小于0.2MPa）可取代本廠的ZZYP-（10-16）Ⅱ型指揮器操作型自力壓力調節閥。
自力式微壓調節閥型號

類別	型號	類別	型號
單座微壓調節器	ZZVP-10～16B/K	單座微壓調節器	ZZCP-10～16B/K
雙座微壓調節器	ZZVN-10～16B/K	雙座微壓調節器	ZZCN-10～16B/K

自力式微壓調節閥主要技術參數

公稱通徑DN（mm）	20	25	32	40	50	65	80	100
額定流量系數Kv	7	11	20	30	48	75	120	190
公稱壓力（MPa）	1.0 1.6
固有流量特性	快開
保證調壓閥正常工作的最小壓差P（MPa）	≥0.01
壓力分段范圍（KPa）	0.5～6 　　5～10　 9～15　 12～19　 18～25 　22～30　 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
工作溫度℃	≤80
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度	按GB12221-89標準

自力式微壓調節閥主要性能指標

控制精度％		±15
允許泄漏量	硬密封（L/H）	單座（Ⅳ級）：≤10^-4閥額定容量：雙座（Ⅱ級）、≤5×10^-3×閥額定容量
	軟密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

自力式微壓調節閥許用介質與溫度的關系

公稱通徑（DN）			20	25	32	40	50	65	80	100
L			150	160	180	200	230	290	310	350
H			456	465	470	470	480	490	490	510
A	壓力調節范圍（Kpa）	0.5～30	φ394
		28～50	φ308				φ394
		48～100	φ308
大約重量（Kg）			12	13	15	17	20	28	38	43
導壓管接口螺紋			M16×15

自力式微壓調節閥主要零件及推薦使用溫度范圍

零件名稱	材料	溫度范圍
閥體、閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9Ti	-250～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
填料	柔情石墨	-40～350℃
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A₃
