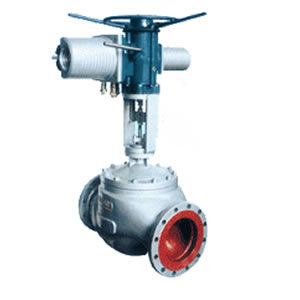

智能型電動調節閥ZRQM
2016-08-10
ZRQM系列智能型電動調節閥是一種壓力平衡式調節閥。配用RQM系列智能型電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動調節系統中。
智能型電動調節閥主要零件材料：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋
智能型電動調節閥主要技術參數：
●電動執行機構主要技術參數
輸出推力：44～550KN
（輸出調節推力：5.71～47.05KN）
（輸出額定關閉推力：8.4～63.15KN）
位置控制基本誤差：（設定行程時間≥25秒）±1%
重復性誤差：（設定行程時間≥25秒）≤1%
死 區：0.1%～9.9%可調
輸出額定負載止下啟動頻率：1200次/小時
輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
供電電源：380±10%VAC，50Hz
相對溫度：≤95%
環境溫度：-30℃～+70℃
防爆等級：ExdⅡBT4
防擴等級：IP68
輸入輸出通道均采用光電隔離
● 調節機構主要技術參數
|
公稱通徑DN（mm） （閥芯直徑dn） |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
| 額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||||
| 固有可調比R | 50:1 | ||||||||||||||||
| 允許泄漏量 | 硬閥座：Ⅳ級、軟閥座：Ⅵ級 | ||||||||||||||||
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
| 工作溫度 t（℃） | 常溫型 | -20～200、-40～250、-60～250 | |||||||||||||||
| 散熱型 | -40～450、-60～450 | ||||||||||||||||
| 高溫型 | 450～560 | ||||||||||||||||
| 低溫型 | -60～-100、-100～-200、-200～-250 | ||||||||||||||||
