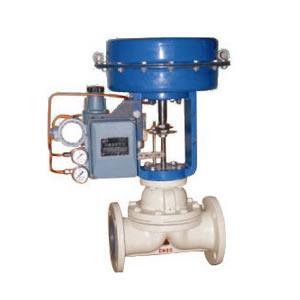

電動隔膜調節閥ZAZT,ZAT型

2016-08-10

概述
ZAZT/ZAT型電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V　Ac電源為動力，接受標準信號0～10mADC或4～20mADC的信號　，實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等耐蝕系統中。
產品特點：閥流通阻力小，流阻力小，流通能力大，無填料函，無外泄漏，具有耐腐、防火、防毒，安全可靠的特點，可根據不同的襯里和隔膜，獲得良好的腐蝕性能。
主要技術參數

公稱通徑mm		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kv		8	12	16	38	60	68	90	150	300	500	600	1200	2000
公稱壓力 MPa		1.0
執 行機構	Ⅱ型	DKZ-310		DKZ-310		DKZ-310			DKZ-410		DKZ-410		DKZ-510
	Ⅲ型	DKZ-510C		DKZ-310C		DKZ-310C			DKZ-410C		DKZ-410C		DKZ-510C
	有效推力(N)	1000				4000			6400
	工作行程mm	10			16			25			40		60
允許壓差(MPa)	P₁=△P	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
	P₁=P₂
法蘭標準		78-59
流量特性		近似快開（調節式）
電源電壓		220V　50Hz
出廠狀態		電開（如需電關，訂貨時應注明

性能指標

項目	指標值
基本誤差％	≤±3.5
回差％	≤2.5
死區％	≤3.0
始終點偏差％	±2.5
額定行程偏差％	±2.5
純滯后	≤IS
允許泄量L/H	橡膠隔膜片"0"，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
絕緣電阻	不小于20M
阻尼特性	不大于3周半

外形尺寸

公稱通徑 DN	ZAZT型				ZAZTC型
公稱通徑 DN	A	H	H1	L	A	H	H1	L
15	460	562	48	140	340	802	48	140
20	460	568	53	145	340	808	53	145
25	460	578	58	155	340	818	58	155
32	460	593	68	165	340	833	68	165
40	460	600	73	190	340	840	73	190
50	460	610	80	210	340	850	80	210
65	460	630	90	240	340	870	90	240
80	530	688	98	270	430	1280	98	270
100	530	703	108	335	430	1296	108	335
125	630	810	123	375	430	1403	123	375
150	630	835	140	410	430	1408	140	410
200	630	563	168	540	430	1489	168	540
250	630	933	200	650	430	1586	200	650

閥體材質、襯里和隔膜片代號

基體和襯里	HT200			ZG1Cr18Ni9Ti	隔膜片
基體和襯里	無	襯F46	襯F3	ZG1Cr18Ni9Ti	氯丁橡膠	氟橡膠	F46
代號	1	3	2	4	1	3	2
