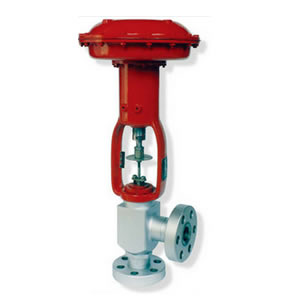

氣動薄膜高壓角形調節閥ZMAS
2016-08-10
ZMA(B)S-220/320型氣動薄膜高壓角形調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電－－氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工等行業中作生產過程的自動調節和遠程控制。
氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。
性能技術參數
|
公稱通徑 DN(mm) |
PN320 | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||||||||||||||||||||||
| PN220 | ||||||||||||||||||||||||||||||||||
| 閥座直徑 | 3 | 4 | 6 | 4 | 6 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | ||
| 額定流量系數C |
0.4 0.63 |
0.1 0.16 0.25 |
0.4 |
0.1 0.16 0.25 |
0.4 0.63 |
1.0 | 1.6 | 2.5 |
0.4 0.63 |
1.0 |
1.6 0.63 |
2.5 | 0.4 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 8 | 6.3 | 10 | 16 | 10 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | ||
| 允許壓差 |
輸入信號 kgf/cm2 (0.2～0.1) |
320 | 200 | 320 | 200 | 80 | 320 | 200 | 80 | 40 | 20 | 80 | 40 | 16 | 4 | 4 | 16 | 4 | 6 | 16 | 25 | 1 | 16 | 0.6 | ||||||||||
| 220 | 160 | 220 | 160 | 64 | 40 | 140 | 64 | 25 | 64 | 16 | 25 | 8 | 20 | 6 | 10 | 4 | 6 | 2.5 | ||||||||||||||||
|
輸入信號 kgf/cm2 (0.6～1.8) |
320 | 320 | 160 | 100 | 320 | 160 | 64 | 160 | 35 | 64 | 20 | 55 | 16 | 30 | 10 | 16 | 6 | |||||||||||||||||
| 320 | 220 | 200 | 110 | 220 | 200 | 70 | 200 | 45 | 70 | 25 | 70 | 20 | 35 | 14 | 20 | 8 | ||||||||||||||||||
| 流量特性 | 直 線 | 直線，等百分比 | ||||||||||||||||||||||||||||||||
| 配用執行機構型號 | ZMA(B)-1 | ZMA(B)-3 | ZMA(B)-4 | ZMA(B)-5 | ||||||||||||||||||||||||||||||
| 有效面積cm2 | 200 | 400 | 630 | 1000 | ||||||||||||||||||||||||||||||
| 行 程mm | 10 | 16 | 25 | 40 | ||||||||||||||||||||||||||||||
| 作用方式 | 氣開式，氣關式 | |||||||||||||||||||||||||||||||||
| 工作溫度℃ | -40～+250 | |||||||||||||||||||||||||||||||||
| 信號壓力 | 0.02～0.10(標準信號) 0.04～0.20 0.06～0.18 | |||||||||||||||||||||||||||||||||
| 說明 | 額定流量系數和流量特性以底進行為標準。 | |||||||||||||||||||||||||||||||||
| 零件名稱 | 閥體 | 閥桿 | 閥芯 | 閥座 | 填料 | 壓縮彈簧 | 波紋薄膜 |
| 材料 |
40鍛鋼 不銹鋼 鉬二鈦 |
2Cr13 不銹鋼 鉬二鈦 |
2Cr13或堆 焊鈷鉻鎢 硬質合金 |
2Cr13或堆 焊鈷鉻鎢 硬質合金 |
V形 聚四氟乙烯圈 |
60Si2Mn |
丁睛橡膠 夾尼襯里 |
主要技術指標
| 序號 | 項目 | 單位 | 不帶定位器 | 帶定位器 | |
| 1 | 基本誤差 | ％ | ±4 | ±1 | |
| 2 | 回差 | ％ | 2.5 | 1 | |
| 3 | 死區 | ％ | 1.5 | 0.1 | |
| 4 | 允許泄漏量 | ％ | 為C值的0.01％，對C≤4.Q泄≈0 | ||
| 5 | 額定流量系數Kv偏差 | C≤4 | ％ | ±15 | |
| 流量特性誤差 | C>4 | ％ | ±10 | ||
