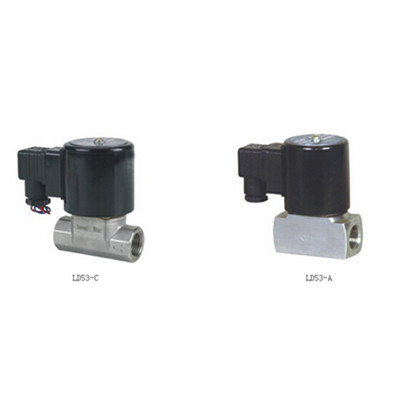

不銹鋼電磁閥
2016-07-19
| 產品特點 | 技術參數 | ||
|
適用于蒸汽、熱水、油類、弱酸、弱堿等介質的控制，采用直動式及分步直動式活塞式結構，氟橡膠VITON密封，閥體材質為SS304(熱鍛或鑄造)。該系列具有多種型式，您可以根據控制需要進行選擇。 |
介質溫度：-5℃～150℃ | ||
| 工作壓力：0～10bar | |||
| 運作方式：直動式,分步直動式 | |||
| 工作型式：常閉型 | |||
| 閥體材質：SS304 | |||
| 密封材質：氟橡膠VITON | |||
| 功能選項 | |||
| 代號 | 功能選項 | 功能說明 | 電器參數 |
| NO | 常閉型 | 通電閥開，斷電閥關 | 線圈參數：AC220V 380V 110V 24V DC24V 12V |
| T | 定時器 | 可以設定開，關間隙時間 | 鐵殼線圈：IP54 H級 |
| J | 節能模塊 | 降低線圈溫升和功耗 | 鐵殼線圈：DN3～25mm AC 18VA DC 20W |
| 選配 |
| *密封材質：氟橡膠VITON-10℃～150℃ |
| *帶LED指示燈接線盒 *鐵殼線圈（常規型）*螺紋接口：NPT螺紋，RC螺紋 |
| 規格參數表(螺紋連接) | |||||||
| 型號 | 接口G | 通徑mm | Cv值 | L(熱鍛) | L(鑄造) | H | 工作壓力 |
| LD5303A | 1/8 1/4 | 3 | 0.3 | 45 | 52 | 88 | 0～10 |
| LD5306A/C | 1/4 1/2 | 6 | 0.6 | 50 | 52 | 88 | 0～10 |
| LD5310A/C | 3/8 1/2 | 10 | 1.7 | 60 | 68 | 95 | 0～10 |
| LD5315A/C | 1/2 3/4 | 15 | 3.5 | 70 | 78 | 105 | 0～10 |
| LD5320A/C | 3/4 | 20 | 7 | 75 | 78 | 110 | 0～10 |
| LD5325A/C | 1 | 25 | 12 | 80 | 78 | 115 | 0～10 |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
