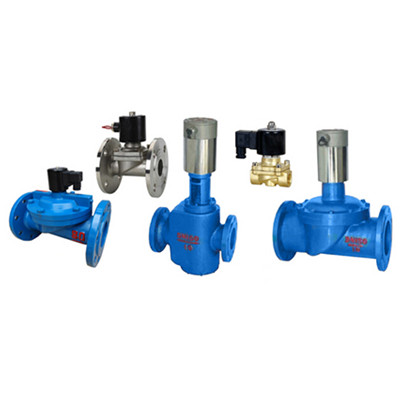

燃氣專用電磁閥
2016-07-19
| 應用范圍 | 技術參數 | |||
| 適用于城市煤氣、液化石油氣、天燃氣等多種植煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構、廣泛應用與燃氣管網、燃氣處理廠、加氣站、熱電廠、鋼鐵企業、焦化廠、生物制藥、石油化工、工業爐窯、紡織印染、印刷設備、化工設備及其他行業煤氣加熱控制系統。 | 介質溫度：-5℃～80℃ | |||
| 工作壓力：0～8bar | ||||
| 運作方式：直動式 | ||||
| 工作型式：常閉型、常開型、防爆型 | ||||
| 閥體材質：黃銅、鑄鐵 | ||||
| 密封材質：NBR、FKM | ||||
| 功能選項 | 電氣參數 | |||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 110V, DC24V 12V | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 防護等級：IP54（普通線圈） IP65(防爆線圈) H級 | |
| K | 常開型 | 通電閥關，斷電閥開 | 額定功率： | DN15～25mm，AC 20VA,DC 19W |
| E | 防爆型 | 防爆等級：ExdII BT4 | DN35～50mm，AC 46VA,DC 30W | |
| 選配：NPT螺紋，RC螺紋（定做） | DN65～100mm，AC 50VA,DC 30W | |||
| 規格參數表(螺紋連接) | ||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H/常開 | 工作壓力 |
| LD7715 | 1/2 | 15 | 4.5 | 69 | 117/135 | 0～4～8 |
| LD7720 | 3/4 | 20 | 7.5 | 73 | 124/142 | 0～4～8 |
| LD7725 | 1 | 25 | 12 | 99 | 135/150 | 0～4～8 |
| LD7732 | 1 1/4 | 32 | 22 | 115 | 154/190 | 0～4～8 |
| LD7740 | 1 1/2 | 40 | 30 | 120 | 162/160 | 0～4～8 |
| LD7750 | 2 | 50 | 48 | 154 | 185/215 | 0～4～8 |
| 規格參數表(法蘭連接)（"C"代表鑄鐵材質，"A"代表另外一種線圈）(LD7740CF和LD7750CF兩款不能做防爆） | ||||||||
| 型號 | 通徑mm | Cv值 | L | H/常開 | D | D1 | n-Φd | 工作壓力 |
| LD7725F | 25 | 12 | 135 | 166/180 | 110 | 85 | 4-Φ14 | 0～4～8 |
| LD7732F | 32 | 22 | 142 | 204/235 | 135 | 100 | 4-Φ18 | 0～4～8 |
| LD7740F | 40 | 30 | 149 | 217/240 | 145 | 110 | 4-Φ18 | 0～4～8 |
| LD7750F | 50 | 48 | 164 | 224/255 | 156 | 125 | 4-Φ18 | 0～4～8 |
| LD7740CF | 40 | 30 | 175 | 220 | 110 | 150 | 4-Φ18 | 0～4～8 |
| LD7750CF | 50 | 48 | 220 | 240 | 125 | 165 | 4-Φ18 | 0～4～8 |
| LD7765CF | 65 | 55 | 258 | 330 | 145 | 185 | 4-Φ18 | 0～2 |
| LD7780CF | 80 | 85 | 280 | 330 | 160 | 200 | 4-Φ18 | 0～2 |
| LD77100CF | 100 | 129 | 354 | 390 | 180 | 220 | 4-Φ18 | 0～2 |
| LD77100ACF | 100 | 129 | 350 | 408 | 220 | 180 | 8-Φ18 | 0～2 |
| LD77125ACF | 125 | 180 | 400 | 424 | 250 | 210 | 8-Φ18 | 0～2 |
| LD77150ACF | 150 | 250 | 480 | 515 | 285 | 240 | 8-Φ22 | 0～2 |
| LD77200ACF | 200 | 420 | 600 | 540 | 340 | 295 | 8-Φ22 | 0～2 |
| LD77250ACF | 250 | 660 | 730 | 573 | 395 | 350 | 12-Φ22 | 0～2 |
| LD77300ACF | 300 | 890 | 850 | 608 | 445 | 400 | 12-Φ22 | 0～2 |
| LD77350ACF | 350 | 1060 | 98 | 700 | 505 | 460 | 16-Φ22 | 0～2 |
| 優化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
