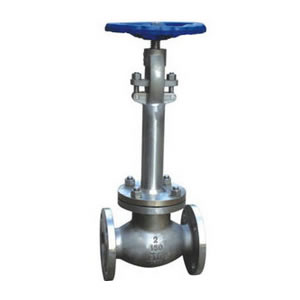

API低溫截止閥DJ41Y
2016-08-10
| 項目 | 結構長度 | 法蘭標準 |
| 標準 | ANSI B16.10 | ANSI B16.5 |
| 零件名稱 | 閥體、閥蓋 | 閥桿、閥瓣 | 填料 | 支架 |
| 材料 |
A352-LCB、 A352-LC3、 A351-CF8 |
A182-F304 | 聚四氟乙烯 | A216-WCB |
| 型號 | 公稱壓力 PN | 常溫試驗壓力 | 低溫密封試驗壓力（MPa） | 工作溫度及適用介質 | ||||
| 殼體 | 密封 | 上密封 | ||||||
| DJ44Y-150（Lb） | 150 | 3.0 | 0.6 | 2.2 | 0.6 | -46℃，氨、液氮、丙烷 | -101℃乙烯、而氧化碳 | -196℃甲烷、液化天然氣 |
| DJ44Y-300（Lb） | 300 | 7.5 | 0.6 | 5.5 | 0.6 | |||
| DJ44Y-600（Lb） | 600 | 15.0 | 0.6 | 11.0 | 0.6 | |||
| 公稱壓力（Class） | 公稱通徑 NPS | L | H | |||
| in | mm | -46℃ | -101℃ | -196℃ | ||
| DJ41Y-150Lb | ||||||
| 150 | 2 | 50 | 203 | 110 | 130 | 170 |
| 3 | 80 | 241 | 120 | 150 | 190 | |
| 4 | 100 | 292 | 130 | 160 | 200 | |
| 5 | 125 | 356 | 130 | 160 | 200 | |
| 6 | 150 | 406 | 140 | 170 | 220 | |
| 8 | 200 | 495 | 140 | 170 | 220 | |
| DJ41Y-300Lb | ||||||
| 300 | 2 | 50 | 267 | 414 | 130 | 170 |
| 3 | 80 | 292 | 466 | 150 | 190 | |
| 4 | 100 | 318 | 466 | 160 | 200 | |
| 6 | 150 | 356 | 528 | 170 | 220 | |
| 8 | 200 | 445 | 678 | 170 | 220 | |
| DJ41Y-600Lb | ||||||
| 600 | 2 | 50 | 292 | 110 | 130 | 170 |
| 3 | 80 | 356 | 120 | 150 | 190 | |
| 4 | 100 | 432 | 130 | 160 | 200 | |
| 5 | 125 | 508 | 130 | 160 | 200 | |
| 6 | 150 | 559 | 140 | 170 | 220 | |
| 8 | 200 | 660 | 140 | 170 | 220 | |
