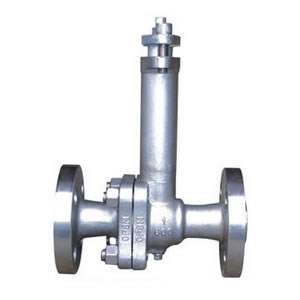

鍛鋼低溫球閥DQ41Y
2016-08-10
鍛鋼低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。
鍛鋼低溫球閥設計結構與特征:
低溫球閥符合 API602，MSS-SP-118和BS6364。檢驗與測試按API598，標記按MSS-SP-25?！?br /> 采用以下結構
全徑或縮徑
自定心壓板壓套式
螺栓連接纏繞墊片密封式閥蓋和螺紋連接全焊密封式閥蓋
整體式上密封座
閥座帶有壓力平衡孔(用于閘閥、球閥)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺紋端符合 (NPT)ANSI/AMME B1.20.1
客戶要求特殊延長長度
客戶要求的軟密封截止閥
客戶要求的PTFE填料PTFE
客戶要求的特殊低溫測試
明桿支架型(OS&Y)
鍛鋼低溫球閥標準材質明細表
| 序號 | 零件名稱 | CS to ASTM | SS to ASTM | ||
| Type A352 LF2 | Type A352 LF3 | Type F304(L) | Type F304(L) | ||
| 1.2 | 閥體 /閥蓋 | type A352 LF2 | Type A352 LF3 | TypeF304(L) | A182 F304(L) |
| 3 | 等長雙頭螺栓 | A193L7+鍍鎘 | A193 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A193L7+鍍鎘 | A194 8 | A194 8 | A194 8M |
| 5.8 | 密封圈、墊片 | RTFE+Cu粉/尼龍1010/PPL | |||
| 6 | 球體 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F31 6(L) |
| 7 | 閥桿 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F3l 6(L) |
| 9-10 | 止推片、填料 | RTFE+Cu粉/尼龍1010/PPL，碳素纖維 | |||
| 11 | 壓蓋 | A105 | A351 CF8 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 扁螺母 | A193L7+鍍鎘 | A194 8 | A194 8 | A194 8 |
| 14 | 內六角螺栓 | A193L7+鍍鎘 | A193 B8 | A193 B8 | A193 B8 |
| 15 | 手柄 | Q325A | |||
| 適用溫度 | ≥ -40℃ | ≥ -101℃ | ≥-196℃ | ||
尺寸和重量
| DN | Inch | L | d | Ll | D | D1 | H | W |
| 15 | 1/2 | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 |
| 20 | 3/4 | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 |
| 25 | 1 | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 220 |
| 32 | 11/4 | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 |
| 40 | 11/2 | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 300 |
| 50 | 2 | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
