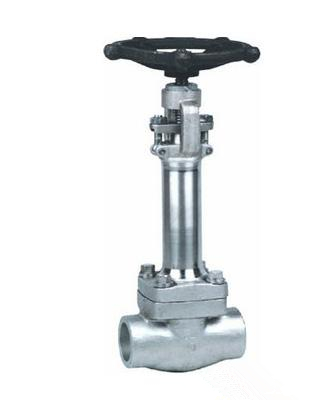

鍛鋼低溫閘閥DZ11Y
2016-08-10
鍛鋼低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。
鍛鋼低溫閘閥設計結構與特征:
低溫閘閥符合 API602，MSS-SP-118和BS6364。檢驗與測試按API598，標記按MSS-SP-25?！?br /> 采用以下結構
全徑或縮徑
自定心壓板壓套式
螺栓連接纏繞墊片密封式閥蓋和螺紋連接全焊密封式閥蓋
整體式上密封座
閥座帶有壓力平衡孔(用于閘閥、球閥)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺紋端符合 (NPT)ANSI/AMME B1.20.1
客戶要求特殊延長長度
客戶要求的軟密封截止閥
客戶要求的PTFE填料PTFE
客戶要求的特殊低溫測試
明桿支架型
鍛鋼低溫閘閥標準材質明細表
| 序號 | 零件名稱 | AS to ASTM | SS to ASTM | ||
| TypeLF2 | TypeLF3 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A350 LF2 | A350 LF3 | A182 F304(L) | Al 82 F316(L) |
| 2 | 閥座 | A276 420 A276 410 | A276 304(L) | A276 316(L) | |
| 3 | 閘板 | A350 LF2 A350 LF3 | A182 F304(L) A182 F316(L) | ||
| 4 | 墊片 | 不銹鋼+柔性石墨 | SS+PTFE | ||
| 5 | 閥蓋 | A350 LF2 A352 LF3 A182 F304(L) A182 F316(L) | |||
| 6 | 閥蓋螺栓 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 7 | 閥桿 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
| 8 | 填料 | 柔性石墨 | PTFE | ||
| 9 | 圓柱銷 | A276 420 | A276 304 | ||
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 12 | 填料壓板 | A105 | A182 F11 | Al82 F304(L) | A182 F316(L) |
| 13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 閥桿螺母 | A276 420 | |||
| 15 | 潤滑墊片 | A473 431 | |||
| 16 | 銘牌 | SS | |||
| 17 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| l8 | 手輪 | A197 | |||
| 適用溫度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
鍛鋼低溫閘閥尺寸和重量
| NPS | 縮徑 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2 | / |
| 全徑 | 3/8 | 1/2″ | 3/4″ | 1 | 1 1/4″ | 1 1/2 ″ | 2 | |
| L | 79 | 92 | 11 1 | 120 | 120 | 140 | 1 78 | |
| H(開0PEN) | 330 | 333 | 360 | 407 | 475 | 475 | 55 l | |
| W | 100 | l 00 | 1 25 | 160 | 1 60 | 1 80 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.1 | 9.4 | 1 3.5 | l 5.0 | 1 7.8 | 28.0 |
| 焊接式 | 4.8 | 6.4 | 8.7 | 12.2 | 1 3.4 | 1 5.2 | 26.0 | |
