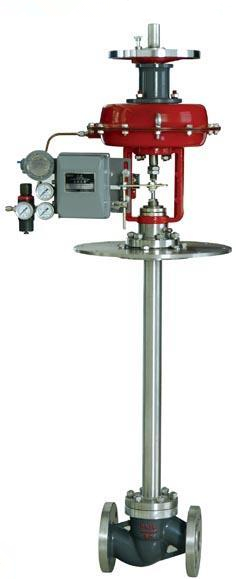

低溫調節閥ZXPD
2016-08-10
產品說明：
ZXPD氣動薄膜低溫角形調節閥是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧 執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩，公稱壓力等級為PN0.6 MPa，閥體口徑范圍DN20~100，適用流體溫度-60℃~-250℃范圍內多種檔次，泄漏量等級有IV和VI二種，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
技術參數：
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||||||
| 閥座直徑dn（mm） | 10 | 12 | 15 | 20 | |||||||||||
|
額定流量系數 KV |
直 線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | |||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | ||||
| 額定行程 | 16 | 25 | 40 | ||||||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | ||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||
| 公稱壓力PN（MPa） | 0.6 | ||||||||||||||
| 固有可調比（R） | 50 | ||||||||||||||
| 工作溫度t（℃） | D0：-60~-100， D1：-100~-200， D2：-200~-250 | ||||||||||||||
| 信號范圍PN(KPa) | 20~100，40~200，20~60，60~100，80~240 | ||||||||||||||
|
允許壓差 （MPa） |
不帶定位器 | 0.6 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | ||||||||
| 帶定位器 | 0.6 | 0.41 | 0.26 | ||||||||||||
| 允許泄漏量 | IV級 VI級 | ||||||||||||||
| 氣源壓力Ps(MPa) | 0.14~0.4 | ||||||||||||||
訂貨須知：
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
