H41H/W德標升降式止回閥
2016-08-10
H41H/W德標升降式止回閥的啟閉件主要靠的是介質流動和力量的自行開啟或關閉，主要以防止介質倒流的。德標升降式止回閥是可以自動阻止流體倒流的閥門。閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當止回閥進口側的壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。止回閥屬于自動閥類的，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。德標止回閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。
H41H/W德標升降式止回閥特點：
1、維修很方便、外形很流暢、精致很美觀、經久又耐用
2、應用的場合有：電站、天然氣、氨、冷凍系統、熱油系統、熱水等場所。
3、閥門采用標準：結構長度標準：DIN3202；法蘭標準：DIN2543-DIN2546；閥門試驗檢驗標準：DIN3230-75

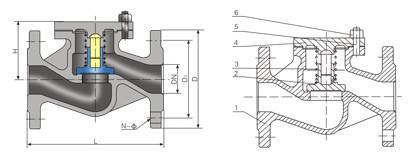

H41H/W德標升降式止回閥結構圖：
產品性能規范：
| 壓力等級 | 常溫試驗壓力 （Mpa） | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力 （Mpa） | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | -29~425℃ | |||
| 適用介質 | 水. 蒸汽. 熱油. 油品等 | |||
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB CF8.CF8W CF3. CF3M |
| 2 | 閥瓣 | 25 1Cr13 2Cr13 1Cr18Ni9TioCr18Ni12Mo2Ti |
| 3 | 閥蓋 | 1Cr18Ni9Ti. 304. 316. 304L .316L |
| 4 | 彈簧 | WCB CF8.CF8W CF3. CF3M |
| 5 | 雙頭螺栓 | ASTM A193-B7 .A193-B8.A193-B8M |
| 6 | 六角螺母 | ASTM A194-B2. A194-8. A194-8M |
| 型號 | H41H/W | |||||||||||||||
| 壓力級 | PN16.25.40 | |||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 214 | 285 | 325 | 365 | 680 | 780 |
| Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.5 | 48 | 77.6 | 19 | 168 | 251 | 389 | 664 | 1017 | 1446 | 1850 | 2890 |
| PN16重量（Kg） | 2.4 | 3 | 3.8 | 5.7 | 7.4 | 10.3 | 15.2 | 20.4 | 31 | 49 | 69 | 132 | 198 | 278 | 358 | 485 |
| PN25重量（Kg） | 3.5 | 4.4 | 5 | 6 | 8 | 11 | 16 | 21 | 32 | 51 | 70 | 136 | 218 | 330 | 378 | 500 |
| PN40重量（Kg） | 3.8 | 4.9 | 5.9 | 7 | 10.4 | 12.3 | 22.7 | 28.5 | 40 | 64 | 90 | 170 | 240 | 370 | 420 | 520 |
