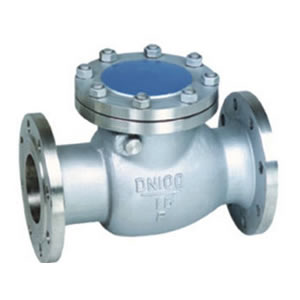

不銹鋼止回閥H44W

2016-08-10

止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
技術規范:
1 適用介質：水、油品、蒸汽。
2 適合溫度：≤425℃。
3 閥門試驗壓力及閥門在各級溫度下的最大工作壓力。

公稱壓力 PN （MPa）	強度實驗壓力 1.5P （MPa）	密封實驗壓力		介質工作溫度（℃）
		水 1.1P （MPa）	氣（MPa）	至200	250	300	350	400	425	450
		水 1.1P （MPa）	氣（MPa）	最大允許工作壓力（MPa）
1.6	2.40	1.76	0.6	1.6	1.5	1.3	1.2	1.0	0.9	0.7
2.5	3.75	2.75		2.5	2.3	2.0	1.8	1.6	1.4	1.1
4.0	6.00	4.40		4.0	3.9	3.3	3.0	2.8	2.3	1.8
6.4	9.60	7.04		6.4	5.9	5.2	4.7	4.1	3.7	2.9
10.0	15.00	11.00		10.0	9.2	8.2	7.3	6.4	5.8	4.5
16.0	24.00	17.00		16.0	14.7	13.1	11.7	10.2	9.3	7.2

使用說明：
1.　　 1 本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門標志及銘牌是否符合作用要求。
2.　　 2 安裝前必將閥門清洗干凈，并清除運輸過程中所造成的缺陷。
3.　　 3 安裝后的閥門應經常保持清潔，閥桿螺紋部分須定期加油。
4.　　 4 本閥門應存放在干燥通風的室內，長期存放，應經常檢查，防止銹蝕。
注意：使用中，螺桿壓蓋會出現濕漏，應將壓蓋螺絲擰緊。
主要零件材料

零件名稱	材料
閥體、閥蓋	碳素鑄鋼	不銹鋼
閥瓣	碳素鑄鋼＋硬制合金碳	不銹鋼＋硬制合金
搖桿	素鑄	不銹鋼

公稱壓力PN1.6MPa產品系列

規格DN(mm)	L	D	D1	D2	b	Z-d	D3	H	重量
40	220	145	110	85	20	4-18	145	103	15.2
50	230	160	125	100	20	4-18	185	160	21.3
65	290	180	145	120	22	8-18	215	175	28.1
80	310	195	160	135	24	8-18	235	185	37.6
100	350	230	190	160	24	8-23	270	220	56.7
125	400	270	220	188	28	8-25	340	248	91
150	480	300	250	218	30	8-25	375	270	129
200	550	360	310	278	34	12-25	515	415	290
250	650	425	370	332	36	12-30	515	415	290
300	750	485	430	390	40	16-30			320
350	850	550	490	448	44	16-34			420
