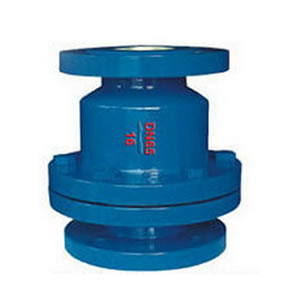

節能梭式止回閥HC41X

2016-08-10

節能梭式止回閥概述：
HC41X節能梭式止回閥主要用于給水系統，垂直安裝在管路中，靠系統內的壓力差和閥瓣的自身重量實現升降，自動阻止介質水的逆流，保證管路的正常運行使用。
詳細介紹
節能梭式止回閥主要技術參數:

公稱壓力	1.0	1.6	2.5
殼體試驗壓力	1.5	2.4	3.75
密封試驗壓力	1.1	1.76	2.75
介質溫度	≤80℃
適用溫度	清水、油品

節能梭式止回閥主要零件材料:

閥體	鑄鐵、鑄鋼
導向網	球墨鑄鐵
閥瓣	鑄鋼鍍鋅件
密封面	丁腈橡膠

節能梭式止回閥主要外形尺寸:

DN	40	50	65	80	100	125	150	200	250	300	350	400
L	165	205	215	240	292	330	355	495	620	700	785	915

注:法蘭連接尺寸：鐵制閥門按GB4216.4（5)-84標準，鋼制按GB/T9113.1-2000（RF）標準。
