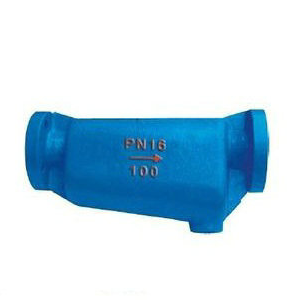

汽水分離器CF41型
2016-08-09
我司生產的CF41汽水分離器是利用體內圖形和蒸汽與水流動的原理產生不同的流向,而且介質流向在急劇轉換的方式,將蒸汽與蒸汽中含有的懸浮狀水滴分離開,提高了蒸汽的干燥度,保證生產的順利運行。
二【 CF41汽水分離器主要特點】
1、提高了蒸汽的干燥度送往蒸汽設備,提高設備的熱效率。
2、防止水擊,而分離出來的凝結水通過下面的疏水器排出。
3、CF11和CF41也適用于各種氣體和液體的分離。
三【CF41汽水分離器規格及技術參數】
1、公稱通徑:DN15~150mm
2、公稱壓力:PN1.6~2.5Mpa
3、最高工作壓力:PN1.6~2.5Mpa
4、最高工作溫度:220~350℃

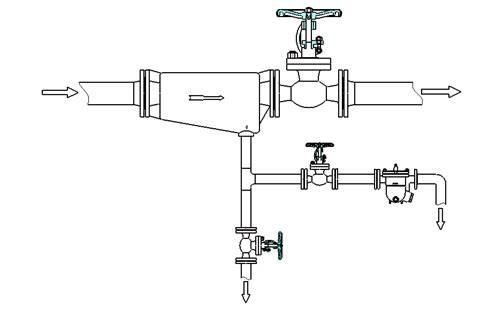

安裝示意圖：
四【CF41汽水分離器主要零件材料】
零件名稱 材料
閥體、閥蓋 CF41鑄鐵、CF11鑄鋼
過濾罩 不銹鋼

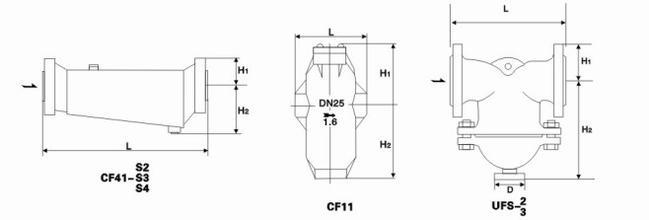

五【CF41汽水分離器技術參數表】
| 產品型號 | 公稱通徑 | 連接方式 | 使用壓力(Mpa) | 最高允許溫度(℃) TMP | 外型尺寸 | |||
| L | H1 | H2 | D | |||||
| CF11 | 15~20 | 螺紋 | 0.01~2.5 | 350 | 130 | 115 | 156 | 螺紋 |
| CF11 | 25 | 螺紋 | 0.01~2.5 | 350 | 150 | 155 | 222 | 螺紋 |
| CF11F | 25 | 法蘭 | 0.01~2.5 | 350 | 210 | 115 | 156 | 螺紋 |
| CF41 | 20~32 | 法蘭 | 0.01~1.6 | 220 | 320 | 65 | 100 | 螺紋 |
| CF41 | 40~50 | 法蘭 | 0.01~1.6 | 220 | 455 | 90 | 150 | 螺紋 |
| CF41 | 65 | 法蘭 | 0.01~1.6 | 220 | 455 | 90 | 150 | 螺紋 |
| CF41 | 80~100 | 法蘭 | 0.01~1.6 | 220 | 510 | 110 | 190 | 螺紋 |
| CF41 | 125 | 法蘭 | 0.01~1.6 | 220 | 590 | 145 | 200 | 螺紋 |
| CF41 | 150 | 法蘭 | 0.01~1.6 | 220 | 590 | 145 | 200 | 螺紋 |
六 【CF41汽水分離器訂貨須知】
1.汽水分離器產品名稱與型號、公稱壓力、公稱通徑、連接法蘭標準、閥體材質、管道額定流量系數、工作介質、介質溫度
2.分離器是否帶附件以便為您正確選型。
3.如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
4.若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
5.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的閥門專家為您審核把關。
七【CF41汽水分離器安裝使用注意事項】
1、安裝前心須用壓力氣體吹掃管線,清除污垢,雜物。
2、本分離器應安裝在蒸汽管線路較低的位置,,分離器前后建議安裝截止閥.
3 、安裝方向::閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向?yàn)榱黧w出端口)。
4、汽水分離器下部應安裝疏水閥,疏水閥要根據排量和工況選擇。
5、為防止汽水分離器和下部的疏水閥因污物堵塞而出現故障,疏水閥前建議安裝Y型過濾器,并定期進行清理工作,確保設備最大效率運行。
