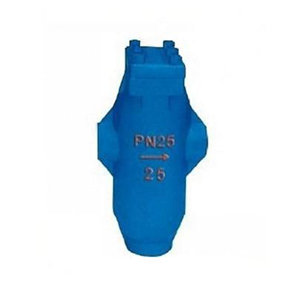

節能高效內螺紋汽水分離器CF11型
2016-09-16
我公司專業生產的CF11型汽水分離器，是利用蒸汽流向急劇轉換方式、將蒸汽和蒸汽中含有的懸浮狀水滴分離開，提高了產品質量和生產效率（CF11材質為鑄鋼，濾網為不銹鋼）。主要用于蒸汽管網及設備中。產品廣泛的用于，石油、化工、造紙、水處理、電站等相關行業。另本公司還有ZCQF汽水分離器，UFS汽水分離器，AS7汽水分離器，CF41汽水分離器。
2【CF11內螺紋汽水分離器主要功能】
1、為蒸汽設備提供高干度蒸汽，送往用汽設備，提高設備的熱效率。
2、并防止水擊，而分離出來的凝結水，由分離器下部的疏水閥排出。
3、UFS2型汽水分離器也適用于從壓縮空氣中分離凝結水。
3【CF11內螺紋汽水分離器原理】
汽水分離器工作原理：大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動。夾帶的水份由于速度的降低而被分離出來。被分離出來的液體流入下部經疏水閥排出體外，干燥清潔的蒸汽從分離器出口排出。
汽水分離器特點：最高分離效率（干燥度可達到98 %）最低壓降（約為千分之五）；結構按壓力容器規范設計。汽水分離器為壓力容器結構碳鋼或不銹鋼設備。對蒸汽中含有空氣的情況，汽水分離器上部設計了排空氣口。
4【CF11汽水分離器安裝注意事項】
1 、安裝前心須用壓力氣體吹掃管線，清除污垢，雜物。
2 、本分離器應安裝在蒸汽管線路較低的位置， , 分離器前后建議安裝截止閥 .
3 、安裝方向 : ：閥體上的箭頭指向與管道內流體方向一致 ( 閥體上箭頭指向?yàn)榱黧w出端口 ) 。
4 、 CF11汽水分離器下部應安裝疏水閥，疏水閥要根據排量和工況選擇。
5 、為防止CF11汽水分離器和下部的疏水閥因污物堵塞而出現故障，疏水閥前建議安裝 Y 型過濾器，并定期進行清理工作，確保設備最大效率運行。
5【CF11汽水分離器及其它型號的相關技術參數】
|
Model 產品型號 |
Nominal diameter 公稱通徑（DN） |
Connection 連接方式 |
Pressure rating（MPA） 使用壓力 |
Max allowable（℃） 最高允許溫度 |

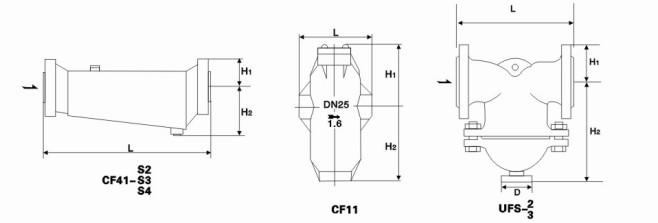

External dimensions（mm）外形尺寸 | |||
| L | H1 | H2 | D | |||||
| CF11 | 15~20 | Thread螺紋 | 0.01~2.5 | 350 | 130 | 115 | 156 | 螺紋 |
| 25 | 150 | 155 | 222 | |||||
| CF41 | 20~32 | Flange法蘭 | 0.01~2.5 | 350 | 320 | 65 | 100 | 螺紋 |
| CF41 | 40~50 | Flange法蘭 | 0.01~2.5 | 350 | 460 | 80 | 140 | 螺紋 |
| 65 | 490 | 90 | 180 | |||||
| CF41 | 80~100 | Flange法蘭 | 0.01~2.5 | 350 | 510 | 110 | 190 | 螺紋 |
| CF41 | 125~150 | Flange法蘭 | 0.01~2.5 | 350 | 590 | 145 | 200 | 螺紋 |
| UFS1 | 50 | Flange法蘭 | 0.01~2.5 | 350 | 270 | 80 | 260 | DN25法蘭 |
| 65 | 310 | 90 | 275 | |||||
| UFS2 | 80 | Flange法蘭 | 0.01~2.5 | 350 | 400 | 98 | 330 | DN25法蘭 |
| 100 | 108 | 108 | ||||||
| UFS3 | 150 | Flange法蘭 | 0.01~2.5 | 350 | 450 | 140 | 410 | DN25法蘭 |
| 200 | 168 | 435 | ||||||
| UFS4 | 250 | Flange法蘭 | 0.01~2.5 | 350 | 550 | 203 | 517 | DN25法蘭 |
| 300 | 230 | 517 | ||||||
客戶訂購CF11汽水分離器請告是否帶有附件，以便我們正確選型。如果使用單位選擇用CF11汽水分離器請按型號直接向我公司銷售部門訂購，如果客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
