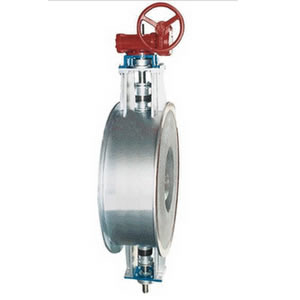

1200℃高溫蝶閥HTDQ36P1W
2016-08-08
一、產品簡介
該產品是特殊設計的高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪
蝸桿、電動、氣動，滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系
統中的高爐配風、鍋爐管道作為控制調節閥使用。國家專利產品，專利號：ZL 98 2 17879.4。
二、標準與規范
設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。
三、性能參數和主要零件材料
| 技術參數和性能參數 | 主要零件材料 | ||||||
| 公稱通徑 | 公稱壓力 | 適用溫度 | 適用介質 | 閥體 | 閥板 | 閥桿 | 填料 |
|
DN200～ DN1800 |
0.25MPa |
≤1350℃ |
SO2、SO3 及其他高溫 氣體 |
20 號鋼板 內襯復合 耐火材料 |
XD-4 高 溫合金 |
XD-4 高 溫合金 |
柔性石墨+因 科鎳爾 |

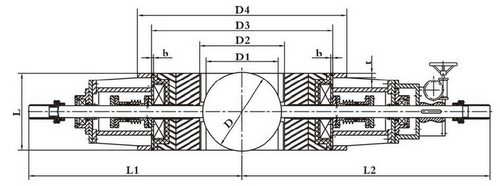

五、外形及連接尺寸
| 公稱通徑 | L | D | D1 | D2 | D3 | D4 | b | t | L1 | L2 | |
| DN(mm) | NPS | ||||||||||
| 600 | 24 | 470 | 600 | 580 | 630 | 1220 | 1370 | 30 | 22 | 1220 | 1460 |
