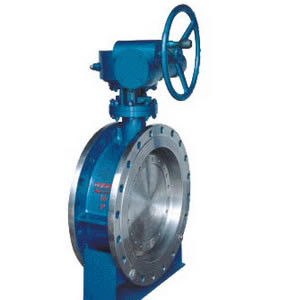

三偏心硬密封蝶閥D343H
2016-08-08
多層次三偏心硬密封蝶閥采用三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
應用范圍：
治金、電力、石油化工、以及給排水和市政建設等工業管道
結構特點：
1、硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、根據用戶需求，閥門供應網的硬密封蝶閥可以設計成具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
| 型號 | D343H-16 | D343H-16P | D343H-16R | |
| 工作壓力（MPa） | 1.6 | |||
| 適用溫度（℃） | ≤425 | ≤200 | ||
| 適用介質 | 水、油或非腐蝕性介質 | 硝酸類介質 | 醋酸類介質 | |
| 材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L |
| 閥桿 | 2Cr13 | 304 | 316L | |
| 閥體密封面 | 堆焊 507 | － | － | |
| 蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | |
| 填料 | 柔性石墨 | PTFE | PTFE | |
