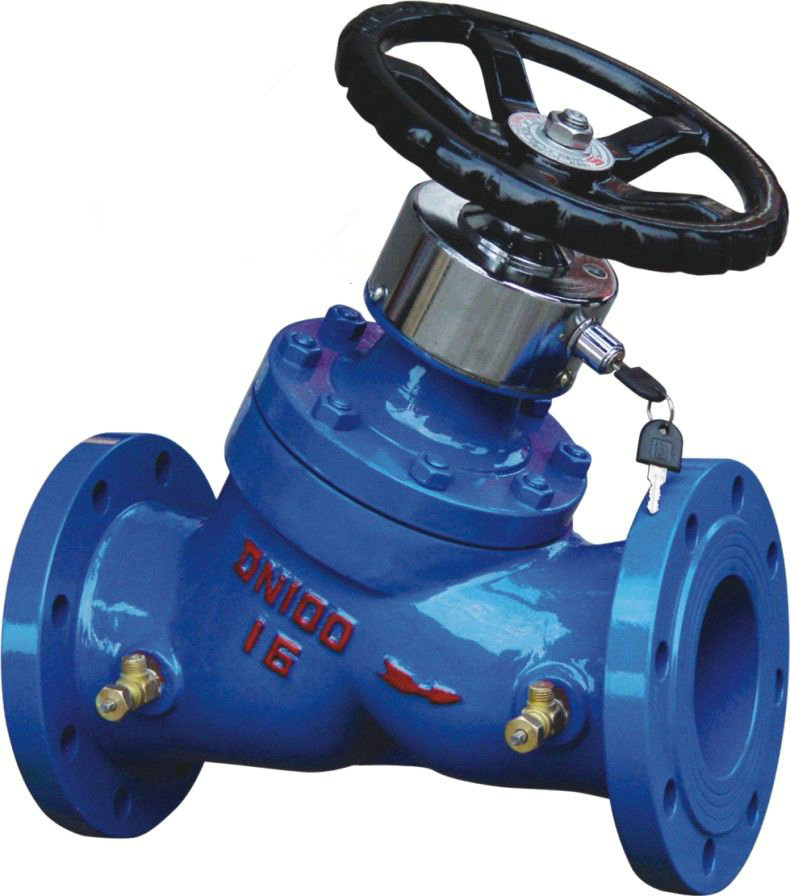

數字鎖定平衡閥SP45F,SP15F
2016-08-19
我公司生產的SP45F/SP14F數字鎖定平衡閥是一種具有數字鎖定特殊功能的調節型閥門，該閥門采用直流型閥體結構，具有更好的等百分比流量特性，并能夠合理地分配流量，有效地解決供熱或空調系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約能源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了"大流量，小溫差"的不合理現象。該產品是供熱系統中的理想產品。SP45平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。
二、【SP45F/SP14F數字鎖定平衡閥技術參數】
1、公稱壓力：1.6MPa(16kgf/c㎡);
2、適用溫度：0～120℃;
3、法蘭標準：GB/T 17241.6 GB/T 9113;
4、試驗標準：GB/T 13927 API598;
5、閥體材質: 鑄鐵、鑄鋼;
6、適用介質：水、油等非腐蝕性液體;
三、【SP45F/SP14F數字鎖定平衡閥性能】
SP45F/SP14F數字鎖定平衡閥，它屬于液體管路流量調節平衡閥門，它的作用是方便、有效、準確的調節流量。解決管網系統中存在的高低冷熱不均，水力失調問題，由于該閥具有開度顯示和開度鎖定功能，因此對于管理也非常有利。隨著用戶對質量要求的愈來愈高，在供暖和空調系統中,用平衡閥取代以往用手動調節閥、閘閥和截止閥,勢在必行，也可用于工礦企業事業單位，其它需要調節流量的液體管路系統。
四、【SP45F/SP14F數字鎖定平衡閥構造】
閥體為斜桿、內升降、閥芯為圓臺形。有開度圈數顯示的整數和小數。兩側有測壓小閥，用軟管連接知能儀表可以很方便地顯示閥門前后的差壓及閥門的流量。
五、【SP45F數字鎖定平衡閥主要性能參數】
| 型號 | 公稱壓力（MPa) | 試驗壓力（MPa) | 工作溫度 | 適用介質 | |
| 強度 | 密封 | ≤120oC | 水、蒸氣 | ||
| SP15/45F | 1.6 | 2.4 | 1.8 | ||
| 零件名稱 | 閥體 | 閥桿 | 螺母 | 密封部位及填料 |
| 材料 | 鑄鐵、優碳鋼、黃銅 | 不銹鋼 | 青銅 | 四氟乙烯 |
| 公稱通徑DN | 安裝方式 | 閥長L(mm) | 管螺及法蘭直徑 | 開啟高度H（mm) | 螺栓孔中心距 | 螺栓孔數×直徑Z-Φd | 重量kg |
| 32 | 法蘭連接 | 180 | 135 | 200 | 100 | 4×18 | 10 |
| 40 | 200 | 145 | 200 | 110 | 4×18 | 12 | |
| 50 | 230 | 160 | 230 | 125 | 4×18 | 16 | |
| 65 | 290 | 180 | 320 | 145 | 4×18 | 24 | |
| 80 | 310 | 195 | 360 | 160 | 8×18 | 35 | |
| 100 | 350 | 215 | 405 | 180 | 8×18 | 50 | |
| 125 | 400 | 245 | 440 | 210 | 8×18 | 72 | |
| 150 | 480 | 280 | 470 | 240 | 8×23 | 98 | |
| 200 | 533 | 335 | 680 | 295 | 12(8)×23 | 150 | |
| 250 | 622 | 405 | 830 | 355 | 12×25(23) | 230 | |
| 300 | 698 | 460 | 900 | 410 | 12×25(23) | 390 | |
| 350 | 787 | 520 | 1100 | 470 | 16×25(23) | 500 |
八、【SP45F/SP14F數字鎖定平衡閥安裝注意事項】
1、SP45F/SP14F數字鎖定平衡閥具備流量調節和測量功能，為使流往閥門前后的水流穩定，保證測量精度，建議盡可能安裝在直管段處。
2、由于閥塞為錐形，在小開度時容易擠住雜物，安裝時要把閥門關到0位，以免掉進雜質?！?沖流管道時要把閥門開至100％，以免堵塞。
3、當關斷閥門時，刻度盤、圈數顯示窗、百分比顯示窗均顯示為0.
4、鎖定時要左右輕輕轉動手柄，同時順時針方向旋轉鑰匙，直到手柄不能轉動為止。
