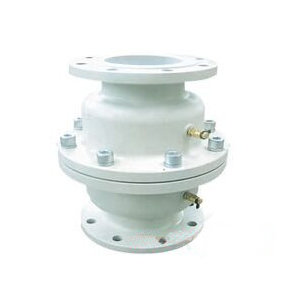

DG118動態流量平衡閥,B型動態流量平衡閥
2016-08-19
DG118-16動態流量平衡閥也稱:自力式流量控制閥、自力式平衡閥、定流量閥、自動平衡閥等，它是跟據系統工況(壓差)變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值，即當閥門前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大，反之，當壓差減小時，閥門自動開大，流量仍照保持恒定，但是，當壓差小于或大于閥門的正常工作范圍時，它畢竟不能提供額外的壓頭，此時閥門打到全開或全關位置流量仍然比設定流量低或高不能控制。
【DG118動態流量平衡閥工作原理】
當平衡閥前后壓差小于最小啟動壓差是彈簧未被壓縮，流通面積最大。當閥門前后壓差在工作范圍時閥膽壓縮彈簧，進入工作狀態，水流通過閥膽兩邊的圓孔和幾何型的通道流過；由于閥膽在運動，兩邊幾何流型的通道也因此變化—閥體的流通面積不斷變化，在這一壓差范圍內水流流量基本保持恒定。當平衡閥前后壓差超越工作范圍是，閥膽完全壓縮彈簧，水流只從閥膽兩邊的圓孔流過，此時閥膽變成了固定的調節器，流量與壓差成正比，隨壓差的增大而增大。（如若還想對我公司生產的DG118動態有更好的了解，請致電我們的客服熱線-021-57565186. 手機13816171640 葉經理）
動態流量平衡閥通過改變平衡閥的閥芯的過流面積來適應閥門前后的變化，從而達到控制流量的目的。動態平衡閥是一個局部阻力可以變化的節流元件，對于不可壓縮的流體其簡化流量的方程為：
Q=KA（△P）
Q——通過平衡閥的流量；
K——閥門開度的流量系數；
A——閥芯的過流面積
△P——閥門進出口壓差
由于在閥門的開度不變的前提下，K值的變化可忽略，因此閥門的流量要保持恒定應控制A（△P）不變。而平衡閥由可變過流面積的閥膽和高精度（±5%）的彈簧及支撐裝置構成。彈簧受壓差的作用自動控制閥膽上過流面積的大小，從而使通過閥門的流量恒定。
動態流量平衡閥適用參數：
1、基本規格：DN50-DN800
2、工作壓力：16Bar/25Bar
3、流量誤差：±5%
4、工作溫度：0~110℃
5、連接方式：德標法蘭DIN EN1092-2
6、閥體材料：鑄鐵(HT200)
7、閥膽材料：不銹鋼(304-2B)
8、彈簧材料：不銹鋼(1Cr18Ni9)
9、O型圈材料：丁睛橡膠(N220SH)
【DG118動態流量平衡閥主要零部件材料】
| 零件名稱 | 閥體 | 閥膽 | 彈簧 | O 型圈 |
| 材料 | 球墨鑄鐵 (QT400-18) | 不銹鋼 (304-2B) | 不銹鋼 (1Cr18Ni9) | 丁腈橡膠 (N220SH) |
【DG118動態流量平衡閥適用范圍】
| 口徑 | 壓差范圍 (MPa) | 流量范圍 (m3/h) |
| DN50 | 22-210 | 4.0-36 |
| DN65 | 22-210 | 4.0-36 |
| DN80 | 22-210 | 4.0-36 |
| DN100 | 22-210 | 4.0-72 |
| DN125 | 22-210 | 4.0-108 |
| DN150 | 22-210 | 4.0-180 |
| DN200 | 22-210 | 4.0-213 |
| DN250 | 22-210 | 4.0-468 |
| DN300 | 22-210 | 4.0-720 |
| DN350 | 22-210 | 4.0-828 |
| DN400 | 22-210 | 4.0-1080 |
| DN450 | 22-210 | 4.0-1332 |
| DN500 | 22-210 | 4.0-1692 |
| DN600 | 22-210 | 4.0-2304 |
| DN800 | 22-210 | 4.0-3420 |

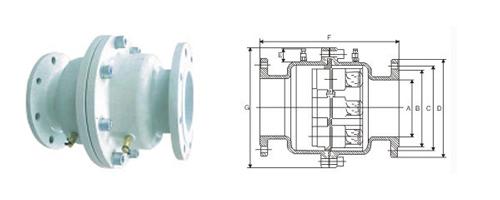

【DG118動態流量平衡閥結構圖】
【DG118動態流量平衡閥技術參數】
| 口徑 | B(am) | C(mm) | D(mm) | E(am) | F(mm) | G(mm) | 重量 (Kg) |
| DN50 | 99 | 125 | 165 | 38 | 239 | 218 | 16 |
| DN65 | 188 | 145 | 185 | 38 | 239 | 218 | 19 |
| DN80 | 132 | 160 | 200 | 38 | 239 | 218 | 22 |
| DN100 | 156 | 190 | 235 | 38 | 365 | 270 | 38 |
| DN125 | 184 | 220 | 270 | 38 | 365 | 295 | 46 |
| DN150 | 211 | 250 | 300 | 38 | 410 | 354 | 66 |
| DN200 | 274 | 310 | 360 | 38 | 430 | 484 | 96 |
| DN250 | 330 | 370 | 425 | 38 | 456 | 488 | 128 |
| DN300 | 389 | 430 | 485 | 38 | 466 | 565 | 187 |
| DN350 | 448 | 490 | 555 | 38 | 479 | 700 | 249 |
| DN400 | 503 | 550 | 620 | 38 | 504 | 790 | 356 |
| DN450 | 548 | 640 | 670 | 38 | 517 | 800 | 418 |
| DN500 | 609 | 660 | 730 | 38 | 520 | 880 | 518 |
| DN600 | 720 | 770 | 845 | 38 | 554 | 1050 | 718 |
| DN800 | 928 | 990 | 1085 | 38 | 557 | 1260 | 865 |
一、①動態流量平衡閥DG118產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的動態流量平衡閥DG118型號，請動態流量平衡閥DG118型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們公司的閥門專家為您審核把關。
