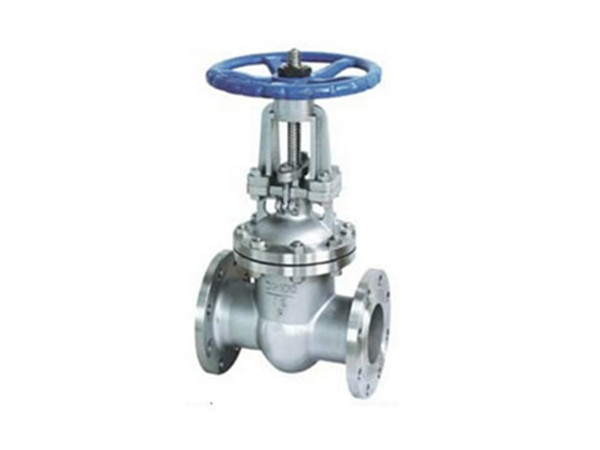

法蘭閘閥Z41H
2016-08-01
高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
結構與特點:
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
標準與規范：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗：安JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動、齒輪
性能與規范：
|
型號 Type |
公稱壓力 Nominal Pressure |
試驗壓力 Test Pressure |
工作溫度（℃）Working Temperature |
適用介質Suitable Medium |
||
|
強度（水） (Mpa) |
密封（水） 空氣（Mpa） |
低壓密封 空氣（Mpa) |
||||
| Z41H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 |
水、蒸汽、 油品等 |
| Z41H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 | |
| Z41H-40C | 4.0 | 6.0 | 4.4 | 0.6 | ≤425 | |
| Z41H-64C | 6.4 | 9.6 | 7.0 | 0.6 | ≤425 | |
| 零件名稱 | 閥體材料Body Material Code | Part Name | |||
| 閥體/閥蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti/CF8 | ZG1Cr18Ni12Mo2Ti/CF8M | Body/Bonnet |
| 閘板 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti/CF8 | ZG1Cr18Ni12Mo2Ti/CF8M | Wedge |
| 閥桿 | Cr13 | 25Cr2MoV | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | Stem |
| 填料 | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE | Packing | ||
| 墊片 | 18-8柔性石墨/18-8Flexible Graphite | Gasket | |||
| 螺栓 | 35/35CrMo | 25CrMoV | 1Cr18Ni9 | 1Cr18Ni9 | Bolt |
| 適用溫度 | -29-425℃ | -29-450℃ | -40-200℃ | -40-200℃ | Suitable Temp. |
| 適用介質 |
水、油品、蒸汽 Water,Oil,Steam |
蒸汽、油品 Steam,Oil |
硝酸類 Nitrc Acid |
醋酸類 Acetic Acid |
Suitable Medium |
