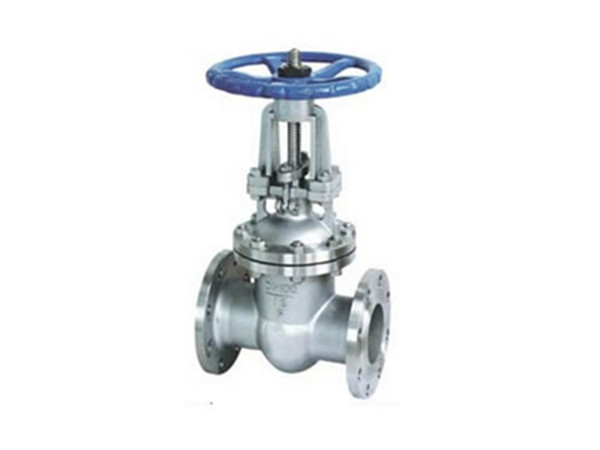

高壓不銹鋼閘閥Z41W

2016-08-01

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
性能范圍Specifications

型號 Type	公稱壓力Nominal Presure	試驗壓力Test Pressure			工作溫度（℃）Working Temperature	適用介質SuitableMedium
		強度（水）（Mpa）	密封（水）空氣（Mpa）	低壓密封空氣（Mpa）
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

主要零件材料 Material for main parts

零件名稱 Part name	材料 Material
	Z24Y-16I －25I －40I	Z24W-16P －25P －40P	Q41W-16R －25P －40R
閥體、閥蓋 Body donnet	鉻鎳鋼Ci Ni steel	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鋁鈦鋼 Ci Ni Mo Ti steel
閥板Wedge gate	合金鋼＋硬質合金 Alloy steel＋corbiddealloy
閥桿Stem	合金鋼Alloy steel
閥桿螺母Stem nut	鋁鐵青銅 Al bronze
手輪Hand wheel	灰鑄鐵、可鍛鑄鐵 Csatiom forageable casriron

主要連接尺寸和外形尺寸Main connecting and overall dimensions

型號 Type	公稱通徑DN NominalDiameter	尺寸 Dimensions
型號 Type	公稱通徑DN NominalDiameter	L	D	D1	D2	H	b-f	Z-φd	D0
Z41W-40P(R)	15	130	95	65	45	170	16-2	4-14	40
	20	150	105	75	55	190	16-2	4-14	51
	25	160	115	85	65	205	16-2	4-14	58
	32	180	135	100	78	270	18-2	4-18	66
	40	200	145	110	85	310	18-3	4-18	76
	50	230	160	125	100	371	20-3	4-18	88
	65	290	180	145	120	391	22-3	8-18	110
	80	310	195	160	135	455	22-3	8-18	121
	100	350	230	190	160	551	24-3	8-23	150
	125	400	270	220	188	628	28-3	8-25	178
	150	450	300	250	218	708	30-3	8-25	204
	200	550	375	320	282	885	38-3	12-25	260
	250	650	445	385	345	960	42-3	12-30	313
Z41W-64P(R)	15	170	105	75	55	140	18-2	4-14	41
	20	190	125	90	68	195	20-2	4-18	51
	25	210	135	100	78	210	22-2	4-18	58
	32	230	150	110	82	280	24-2	4-23	66
	40	240	165	125	95	328	24-3	4-23	76
	50	250	175	135	105	390	26-3	4-23	88
	65	280	200	160	130	410	28-3	8-23	110
	80	310	210	170	140	485	30-3	8-23	121
	100	350	250	200	168	590	32-3	8-25	150
	125	400	295	240	202	688	36-3	8-30	176
	150	450	340	280	240	768	38-3	8-34	204
	200	550	405	345	300	973	44-3	12-34	260
	250	650	470	400	352	1050	48-3	12-41	313
