彈簧微啟式安全閥A27H

2016-07-28

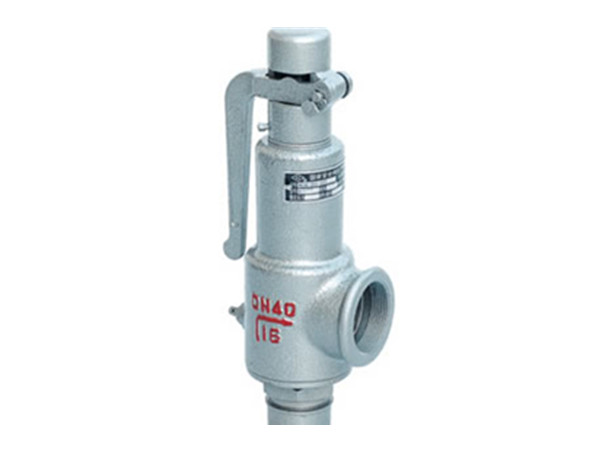

彈簧微啟式安全閥A27H

產品介紹：

A27H型微啟式安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y型彈簧式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

應用范圍：

A27H型彈簧微啟式安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y型彈簧微啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上

標準規范：

設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

零件材料與工況：

NO.	零件名稱	A27H材料	A27W-P材料	A27W-R材料
1	閥體	HT350	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	35	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	閥桿	2Cr13	2Cr13	1Cr18Ni9Ti
7	調整螺桿	45	2Cr13	1Cr18Ni9Ti
8	保護罩	ZG200-400	ZG200-400	1Cr18Ni9Ti
9	密封面材料	堆焊D507	堆焊Co基硬質合金

主要尺寸及重量：

公稱通徑	尺寸
公稱通徑	do	Rc	L	L1	G	H
15	10	1/2"	40	65	1/2"	135
20	15	3/4"	45	70	3/4"	140
25	20	1"	45	76	1"	155
32	25	11/4"	55	85	11/4"	170
40	32	11/2"	55	85	11/2"	310
50	40	2"	67	100	2"	322
65	50	21/2"	76	112	21/2"	344
80	65	3"	110	135	3"	395
