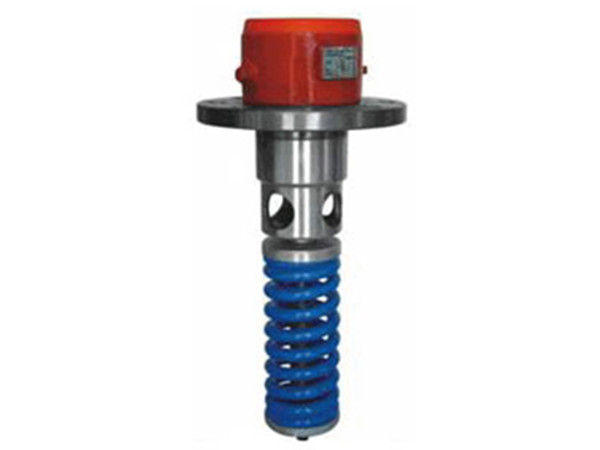

內裝式安全閥ANA42F
2016-07-28
ANA42F型內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。

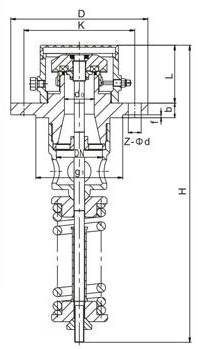

二、ANA42F內裝式安全閥結構圖片：
三、ANA42F內裝式安全閥主要零部件材料：
| NO. | 零件名稱 | 材料 |
| 1 | 閥瓣 | 碳鋼 |
| 2 | 密封墊 | 聚四氟乙烯 |
| 3 | 閥體 | 碳鋼 |
| 4 | 閥桿 | 1Cr18Ni9Ti |
| 5 | 閥座 | 碳鋼 |
| 6 | 支架 | 碳鋼 |
| 公稱通徑 | 尺寸 | ||||||||
| L | D | D1 | D2 | do | b | f | Z-?d | H≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4-18 | 376 |
| 80 | 99 | 235 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
1.內裝安全閥的型號、公稱通徑、公稱壓力；
2.內裝安全閥的工作壓力級或開啟壓力（整定壓力）值；
3.內裝安全閥閥體材質及密封面材質安全閥排放壓力的最高值及回座壓力（或啟閉壓差）最低值；
4.內裝安全閥被保護系統或設備的必須排量及擬裝設閥門的數量；
5.內裝安全閥使用介質及其重度（液體）或分子量（氣體）；
6.內裝安全閥閥門進口介質溫度；
7.內裝安全閥閥門承受背壓的類型及數值；
8.是否帶附件以便為您正確選型;
9.如有特殊要求時請在訂購產品時注明。
10.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
11.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的閥門專家為您審核把關
