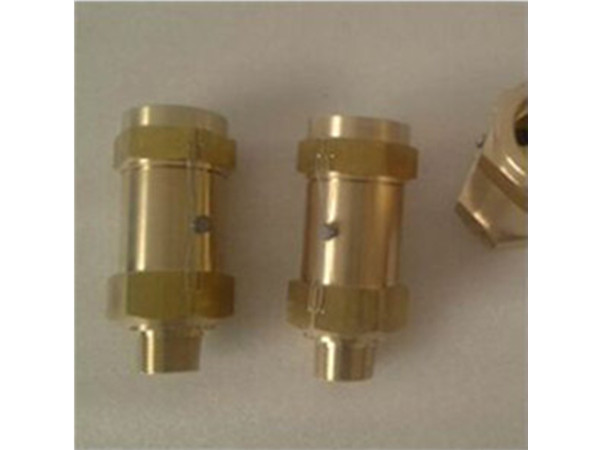

中央空調配件專用安全閥
2016-07-28
中央空調配件專用安全閥是一種結構小巧，重量輕，適用于冷凍設備主機超壓保護的安全裝置，全身采用黃銅棒材加工而成，密封采用聚四氟乙烯F4材料，密封性能高，泄露量符合ANSI標準。
中央空調配件專用安全閥產品特點 ：
中央空調配件專用安全閥
1、整定壓力偏差小，可達±3％
2、啟閉壓差≤15％
3、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
4、全身采用黃銅棒材加工而成
5、全啟式結構，排量大
6、密封采用聚四氟乙烯F4材料，密封性能高
7、鹵素檢測試驗≤0.1盎司/年
中央空調配件專用安全閥執行標準：
設計規范：ANSI/ASHRAE15
結構長度：ANSI
試驗與檢驗：ANSI
產品標識：GB/T 12220
供貨規范：JB/T 7928
產品型號
整定壓力等級
≤4.0MPa
注：排量單位Lbs/min（空氣）
中央空調配件專用安全閥性能及參數：
型號 Type BA22C-300T
公稱壓力 300Lbs
公稱通徑 DN8~32(1/4~1-1/4")
強度試驗壓力 5.2MPa
排放壓力 ≤1.1倍整定壓力
密封壓力 0.9倍整定壓力
密封性 氣壓試驗2分鐘無泄漏、鹵素檢漏實驗泄漏率≤0.1盎司/年
適用溫度 -40~105°C
適用介質 制冷劑、油、水、氣體等
中央空調配件專用安全閥主要零件材料：
序號 NO. 零件名稱 材料
1 閥體 HPb59-1/H62
2 密封圈 PTFE
3 閥瓣 HPb59-1/H62
4 彈簧 50CrVA
5 調整螺母 HPb59-1/H62
6 墊片 T3
7 螺母 HPb59-1/H62
主要外形連接尺寸：
口徑mm(in) in ≈H (mm)
進口A 出口B
DN8(1/4) 1/4-18MNPT 5/8-18UNF 80
DN10(3/8) 3/8-18MNPT 5/8-18UNF 90
DN15(1/2) 1/2-14MNPT 7/8-14UNF 95
DN20(3/4) 3/4-14MNPT 3/4-14FNPT 100
DN25(1) 1-11.5MNPT 1-11.5FNPT 120
DN32(1‘/4) 1‘/4-11.5MNPT 1‘/2-11.5FNPT 175
