脈沖式安全閥GA49H-40
2016-07-28
GA49H/A49H型脈沖式安全閥簡介：
GA49H/A49H型脈沖式安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。
GA49H/A49H型脈沖式安全閥的工作原理：
?、偻ㄟ^杠桿和重錘來平衡介質在閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。
?、诿芊饷嬗描F基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
?、坶y門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。 GA49H、
GA49H/A49H型脈沖式安全閥的安裝說明：
1、本閥門應與A49H-4型主安全閥配套使用。
2、脈沖安全閥安裝時應嚴格垂直，杠桿應保持水平，與導向叉兩側面間隙必須均勻。
3、脈沖安全閥安裝之前，應將管路沖洗干凈。
4、脈沖安全閥引出管與主安全閥的入口管之間應保持一段較長的距離，電接點壓力表和主安全閥入口管之間的距離， 不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。
GA49H/A49H型脈沖式安全閥外形尺寸和連接尺寸：
| 型號 | 公稱通徑DN | 尺 寸 | ||||||||||||||
| L | L1 | L2 | H | D | D1 | D2 | b | Z-d | DNˊ | Dˊ | D1ˊ | D2ˊ | bˊ | zˊ-dˊ | ||
| A49H-40 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 |
| A49H-40 | 200 | 270 | 295 | 330 | 615 | 375 | 320 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 |
| A49H-40 | 250 | 300 | 350 | 370 | 646 | 445 | 385 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16-34 |

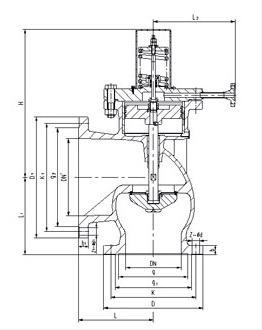

GA49H/A49H型脈沖式安全閥產品外形結構圖：
