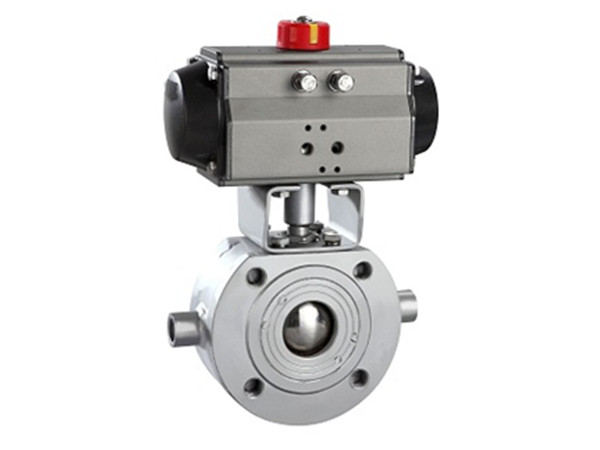

BQ671F氣動對夾式保溫球閥
2016-07-26
詳細介紹
產品特點：BQ671F氣動對夾式保溫球閥是氣動球閥中的一種，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。
Q672氣動薄型保溫球閥技術規范
| 設計依據 | GB標準 | |
| 設計標準 | GB/12237 | |
| 結構 長度 | 法蘭 連接 | 歐德隆公司標準 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | |
| 試驗和檢驗 | JB/T9002 | |

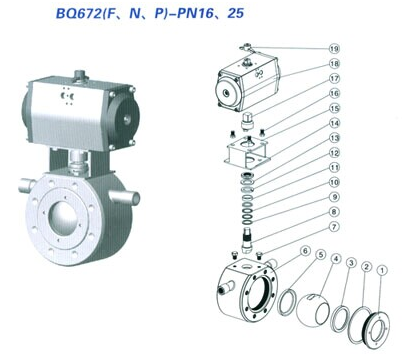

Q672氣動薄型保溫球閥主要零件材質表
| 序號 | 零件名稱 | 材質 | ||
| C | D | R | ||
| 1 | 閥蓋 | WCB | ZG1C/18Ni9Ti | ZG1Cr18Ni12M2Ti |
| 2 | 墊片 | PTFE | PTFE | PTFE |
| 3 | 閥座 | PTFE | PTFE | PTFE |
| 4 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥座 | PTFE | PTFE | PTFE |
| 6 | 夾套閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 7 | 螺栓 | 35 | 1Cr18Ni9i | 1Cr18Ni12Mo2Ti |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 墊片 | PTFE | PTFE | PTFE |
| 10 | 填料 | PTFE | PTFE | PTFE |
| 11 | 襯套 | PTFE | PTFE | PTFE |
| 12 | 彈墊 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18N19Ti |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 18 | 氣動裝置 | |||
| 19 | 位置指示器 | 塑料 | 塑料 | 塑料 |
