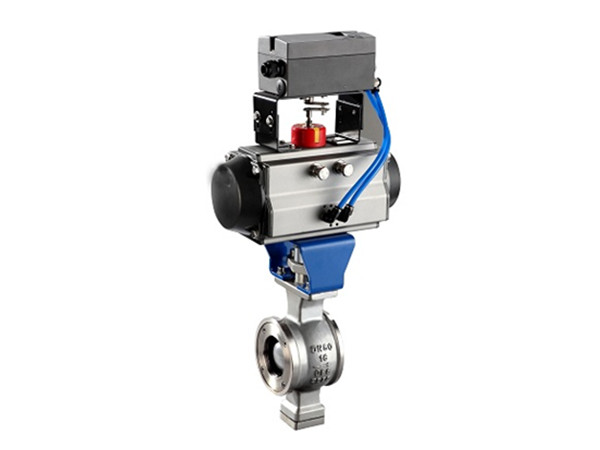

氣動V型調節球閥
2016-07-26
詳細介紹
產品特點：氣動V型調節球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。
【產品概述】
氣動V型球閥是我公司引進國外技術制造的一種新型球閥。采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質?？刂圃旒埞I(yè)的紙漿顯得尤為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大，最大可調比為100:1。蝸輪傳動V型球閥還具有精確調節并可靠定位的功能。V型球閥適用Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。執行機構根據用戶要求配置GTD、AT、AW系列等氣動活塞式執行機構.
VQ640F氣動V型球閥【主要性能規范】
| 公稱通徑DN(mm) | 25-300 | |||||
| 公稱壓力PN(MPa) | 1.6 | |||||
|
公稱壓力 (MPa) |
強度試驗 | 2.4 | ||||
| 密封試驗 | 1.8 | |||||
| 材料材料代號 | C | P | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 硬質合金 | |||||
| 填料 | 聚四氟乙烯、柔石墨 | |||||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃～500℃ | |||||
| 執行器 | 型號 | GT或AW系列 | ||||
| 氣源壓力 | 0.3-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
|
公稱 通徑 |
尺寸 |
執行器型號 (僅供參考) |
|||||||
| 對夾式 | 法蘭式 | ||||||||
| D | L | L1 | D | D1 | D2 | L | Z-D | ||
| 25 | 64 | 50 | 25 | 115 | 85 | 65 | 102 | 4-14 | GTD-65 |
| 40 | 82 | 60 | 25 | 135 | 100 | 78 | 114 | 4-18 | GTD-80 |
| 50 | 100 | 75 | 32 | 145 | 110 | 85 | 124 | 4-18 | GTD-100 |
| 65 | 120 | 85 | 38 | 160 | 125 | 100 | 145 | 4-18 | GTD-100 |
| 80 | 131 | 100 | 45 | 180 | 145 | 120 | 165 | 8-18 | GTD-115 |
| 100 | 158 | 115 | 50 | 195 | 160 | 135 | 194 | 8-18 | GTD-125 |
| 125 | 180 | 135 | 55 | 215 | 180 | 155 | 213 | 8-18 | GTD-160 |
| 150 | 216 | 160 | 65 | 245 | 210 | 185 | 229 | 8-23 | AW13 |
| 200 | 268 | 200 | 80 | 280 | 240 | 210 | 243 | 12-23 | AW17 |
| 250 | 326 | 240 | 92 | 335 | 295 | 265 | 297 | 12-25 | AW20 |
| 300 | 405 | 355 | 320 | 338 | 12-25 | AW20 | |||
