干灰平板閘閥GHZ73X

2016-08-14

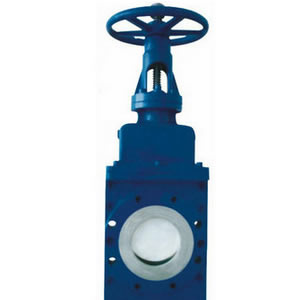

干灰平板閘閥GHZ73X
干灰平板閘閥用途與規范：
干除灰平板閘閥具有結構合理、開啟靈活、使用壽命長等特點。主要適用于火力發電廠干除灰、粉煤灰氣力輸送系統作為啟閉之用的新型閥門。干灰平板閘閥性能規范:
產品型號 公稱壓力 密封試驗力 強度試驗壓力 工作溫度 適用介質
973
GHZ73X-10C		 1.0 1.1 1.5 ≤120℃ 干灰
粉煤灰
973
GHZ73X-10C		 1.6 1.76 2.4
973
GHZ73X-10C		 2.5 2.75 3.75

干灰平板閘閥主要零件材料:
零件名稱 材料
10 16C
閥體 WCB（ZG230-450）、Q235A板材焊接或不銹鋼
閥座 聚氨酯或硅橡膠
閘板 2Cr13或1Cr18Ni9Ti
閥桿 2Cr13或1Cr18Ni9Ti
閥桿螺母 鑄鋁青銅ZCuA19Mn2
手輪 QT400-17

尺寸mm

 D K d f L n-M D0
公稱通徑DN
公稱壓力MPa
1.0 80 200 160 132 3 49±1 8-M16 200
100 220 180 156 3 56±1 8-M16 240
125 250 210 184 3 64±1 8-M16 240
150 285 240 211 3 70±1 8-M16 280
200 340 295 266 3 71±1 8-M20 360
250 395 350 319 3 76±1 12-M20 400
300 445 400 370 4 83±1 12-M20 500
350 505 460 429 4 92±1 16-M20 560
400 565 515 480 4 102±2 16-M24 600
450 615 565 530 4 114±2 20-M24 720
500 670 620 582 4 127±2 20-M24 800
1.6 80 200 160 132 3 49±1 8-M16 200
100 220 180 156 3 56±1 8-M16 240
125 250 210 184 3 64±1 8-M16 240
150 285 240 211 3 70±1 8-M20 280
200 340 295 266 3 71±1 12-M20 360
250 405 355 319 3 76±1 12-M24 400
300 460 410 370 4 83±1 12-M24 500
350 520 470 429 4 92±1 16-M24 560
400 580 525 480 4 102±2 16-M27 600
450 640 585 548 4 114±2 20-M27 720
500 715 650 609 4 127±2 20-M30 800
2.5 80 200 160 132 3 49±1 8-M16 200
100 235 190 156 3 56±1 8-M20 240
125 270 220 184 3 64±1 8-M24 280
150 300 250 211 3 70±1 8-M24 320
200 360 310 274 3 71±1 12-M24 400
250 425 370 330 3 76±1 12-M27 500
300 485 430 389 4 83±1 16-M27 560
干灰平板閘閥主要連接尺寸:
主要連接尺寸
尺寸mm
 D K d f L n-M D0
公稱通徑DN
公稱壓力MPa
1.0 80 200 160 132 3 49±1 8-M16 200
100 220 180 156 3 56±1 8-M16 240
125 250 210 184 3 64±1 8-M16 240
150 285 240 211 3 70±1 8-M16 280
200 340 295 266 3 71±1 8-M20 360
250 395 350 319 3 76±1 12-M20 400
300 445 400 370 4 83±1 12-M20 500
350 505 460 429 4 92±1 16-M20 560
400 565 515 480 4 102±2 16-M24 600
450 615 565 530 4 114±2 20-M24 720
500 670 620 582 4 127±2 20-M24 800
1.6 80 200 160 132 3 49±1 8-M16 200
100 220 180 156 3 56±1 8-M16 240
125 250 210 184 3 64±1 8-M16 240
150 285 240 211 3 70±1 8-M20 280
200 340 295 266 3 71±1 12-M20 360
250 405 355 319 3 76±1 12-M24 400
300 460 410 370 4 83±1 12-M24 500
350 520 470 429 4 92±1 16-M24 560
400 580 525 480 4 102±2 16-M27 600
450 640 585 548 4 114±2 20-M27 720
500 715 650 609 4 127±2 20-M30 800
2.5 80 200 160 132 3 49±1 8-M16 200
100 235 190 156 3 56±1 8-M20 240
125 270 220 184 3 64±1 8-M24 280
150 300 250 211 3 70±1 8-M24 320
200 360 310 274 3 71±1 12-M24 400
250 425 370 330 3 76±1 12-M27 500
300 485 430 389 4 83±1 16-M27 560
