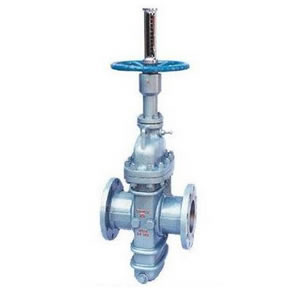

鑄鋼平板閘閥Z43X、Z643H

2016-08-14

鑄鋼平板閘閥Z43X、Z643H
Z43/643 H/X鑄鋼平板閘閥
設計與制造標準：
●設計與制造：JB/T5298　API6D
●法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44
●壓力溫度：ANSIB16.34
●結構長度：JB/T 5298　ANSIB16.10
●對焊連接尺寸：GB/T12224　ANSIB16.25
●檢驗與試驗：JB/T9092　API6D
安裝尺寸及重量：
ANSI 150Lb
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 798 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 80 90 100 110 145 170 210 240 265 290 325 360 425
H3 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 750 1000 1200 1800
GB 1.6Mpa GB 2.0Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 798 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 80 90 100 110 145 170 210 240 265 290 325 360 425
H3 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 750 1000 1200 1800
注：★為傘齒輪、電動、氣動裝置的參考力矩，單位NM。
設計與制造標準：
●設計與制造：JB/T5298　API6D
●法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44
●壓力溫度：ANSIB 16.34
●結構長度：JB/T5298　ANSIB16.10
●對焊連接尺寸：GB/T12224　ANSIB16.25
●檢驗與試驗：JB/T9092　API6D
安裝尺寸及重量：
GB 2.5Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 800 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
H3 80 90 100 110 145 170 210 240 265 290 325 360 425
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 900 1200 1800 2500
ANSI 300Lb GB4.0Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 216 241 283 305 403 419 457 502 762 838 914 991 1143
L1 216 241 283 305 403 419 457 502 762 838 914 991 1143
H 120 150 180 220 345 420 495 600 640 720 800 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
H3 80 90 100 110 145 170 210 240 265 290 325 360 425
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 1200 1800 2500 5000
