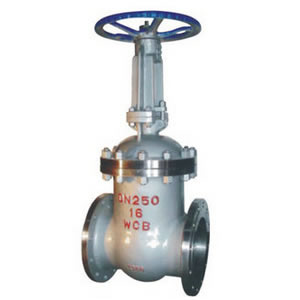

雙閘板閘閥Z42H
2016-08-14
| 設計與制造 | GB/T12234JB/T3595 |
| 結構長度 | GB/T12221 |
| 法蘭連接尺寸 | GB9113JB/T79 |
| 檢驗與試驗 | JB/T3595JB/T9092 |
| 壓力與溫度基準 | JB/T3595ANSIB16.34 |
| 公稱壓力 | 100 | |
| 強度試驗 | MPa | 15.0 |
| 密封試驗 | 11.0 | |
| 上密封試驗 | 11.0 | |
| 氣體密封試驗 | 0.6 | |
| 產品型號 | Z42Y-100Z942Y-100 | Z42Y-100VZ942Y-100V |
| 閥體 | WCB | WC6/WC9 |
| 閥蓋 | WCB | 12Cr1MoV |
| 閥桿 | 38CrMoAlA | 25Cr2MoV |
| 閘板 | 25/WCB | WC6/WC9 |
| 萬向頂 | 38CrMoAlA | 38CrMoAlA |
| 螺栓 | B7 | 25Cr2MoV |
| 適用介質 | 水，汽，油品等 | 水，汽，油品等 |
| 最高工作溫度 | 425℃ | 550/590℃ |
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
|
公稱壓力 PN(MPa) |
公稱通徑 | 連接尺寸mm | 外形尺寸mm |
重量 Kg |
|||||||||
| D | D1 | D2 | D6 | b | F1 | f | Z-d | L | W | H | |||
| 10 | 100 | 265 | 210 | 172 | 150 | 38 | 4．5 | 3 | 8-30 | 350 | 360 | 575 | 88 |
| 125 | 310 | 250 | 210 | 176 | 42 | 4．5 | 3 | 8-34 | 400 | 400 | 725 | 168 | |
| 150 | 350 | 290 | 250 | 204 | 46 | 4．5 | 3 | 12-34 | 450 | 500 | 758 | 235 | |
| 200 | 430 | 360 | 312 | 260 | 54 | 4．5 | 3 | 12-41 | 550 | 600 | 898 | 338 | |
| 225 | 470 | 400 | 352 | 287 | 56 | 4．5 | 3 | 12-41 | 650 | 600 | 1028 | 521 | |
| 250 | 500 | 430 | 382 | 313 | 60 | 4．5 | 3 | 12-41 | 650 | 640 | 1049 | 558 | |
| 300 | 585 | 500 | 442 | 364 | 70 | 4．5 | 4 | 16-48 | 750 | 540 | 1208 | 686 | |
