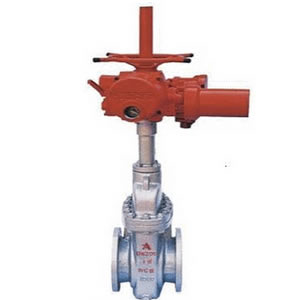

電動平板閘閥Z943F

2016-08-14

電動平板閘閥密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等
產品引用標準：

　　API 6D 管道閥門
　　JB/T5298 管線用鋼制平板閘閥
　　ANSI B16.5a 管法蘭及法蘭管件
　　B/T79.1～79.2J 整體鑄鋼管法蘭
　　GB/T13927 通用閥門 壓力試驗
　　JB/T9092 閥門的檢驗與試驗
　　JB/TQ814 鋼制平板閘閥產品質量分等

主要性能規范：

公稱壓力		產品型號
1.0～16.0MPa 150～900Lb	無導流孔	Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY
1.0～16.0MPa 150～900Lb	有導流孔	Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y

壓力等級		常溫下壓力試驗(MPa)				適用溫度(℃)			適用介質
壓力等級		殼體	左密封	右密封	低壓密	"G"型	"D"型	普通型	"KZ"型	"Z"型
公稱壓力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H₂S和CO₂＞500Mg/m³的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅級 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要零件的材料說明：

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
"Z"型	WCB	合金鋼(特殊處理)	不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	耐油密封脂
"KZ"型	WCB	合金鋼(特殊處理)	抗硫不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	抗硫密封脂

注：抗硫閥門型號前加"K"、調節型閥門型號前加"L"、耐磨型F后加"M"
