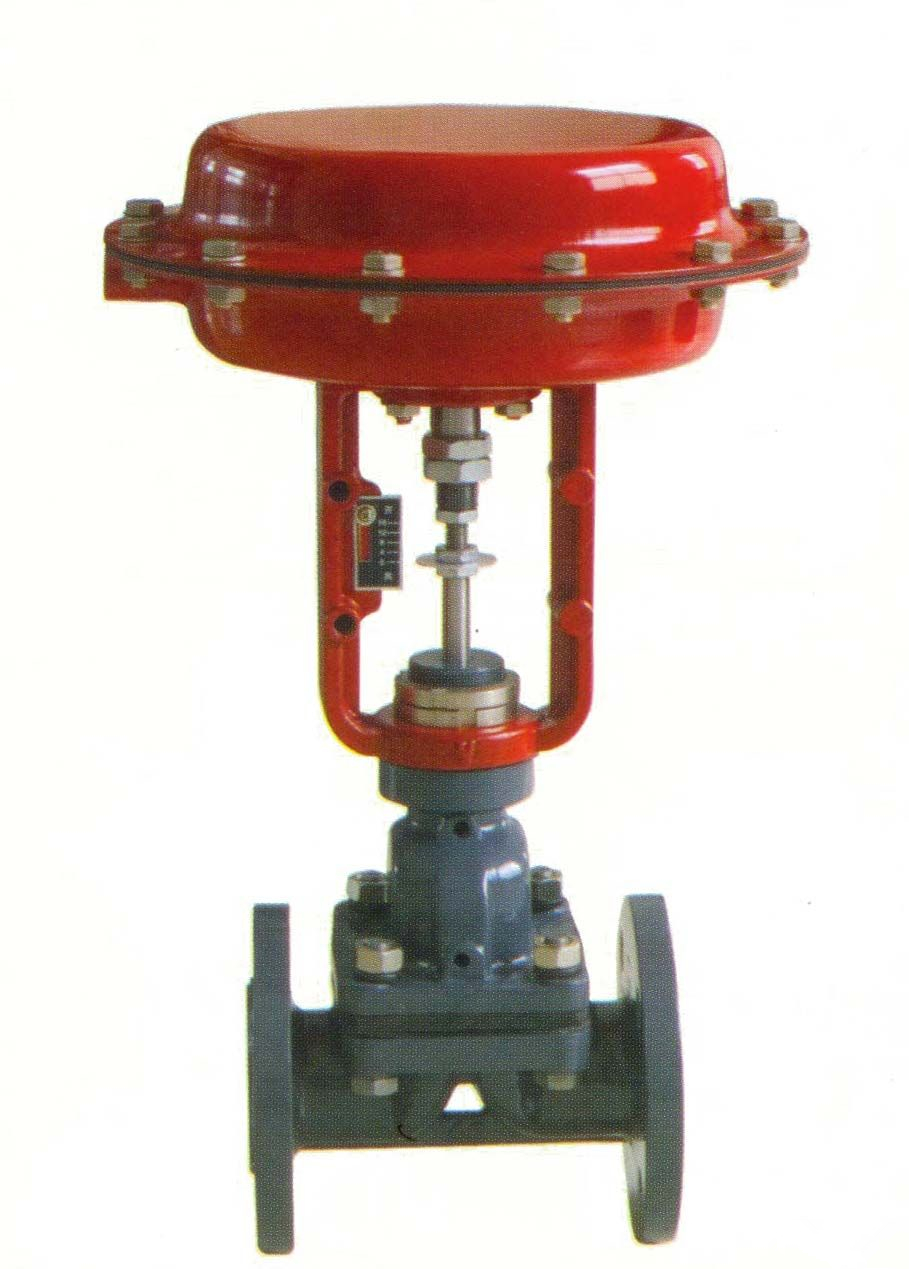

氣動隔膜閥ZXT
2016-08-12
ZXT、ZST氣動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間"山"形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合。
本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零。
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
技術參數：
| 稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 無襯里 | 9.8 | 19 | 32 | 48 | 63 | 108 | 158 | 270 | 360 | 518 | 1114 |
| 有襯里 | 7.8 | 17 | 28 | 41 | 55 | 87 | 127 | 240 | 311 | 415 | 1121 | |
| 額定行程L（mm） | 8 | 10 | 12 | 16 | 24 | 30 | 34 | 36 | 44 | 55 | 65 | |
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 活塞直徑 | 100 | 125 | 160 | 250 | ||||||||
| 公稱壓力PN(MPa) | 0.6 1.0 | |||||||||||
| 固有流量特性 | 近似等百分 | |||||||||||
| 工作溫度（℃） | ≤150 | |||||||||||
| 信號范圍Pr(KPa) | 20~100、40~200、400~600 | |||||||||||
| 允許泄漏量 | 在允許壓差范圍內泄漏量為零 | |||||||||||
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
