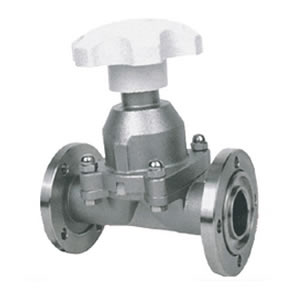

高真空隔膜閥GM41F

2016-08-12

高真空隔膜閥標準規范：
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78GM

高真空隔膜閥用途：
本閥是真空系統中，供切斷或接通氣流之用。基中，連接管焊接式更溴化鋰制冷設備中的理想配件。
適用溫度：NBR-25~100℃FKM?-30~150℃
適用介質：空氣及非腐蝕性氣體
適用范圍：105~1.3×10-4
漏率：6.7×10-4

高真空隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

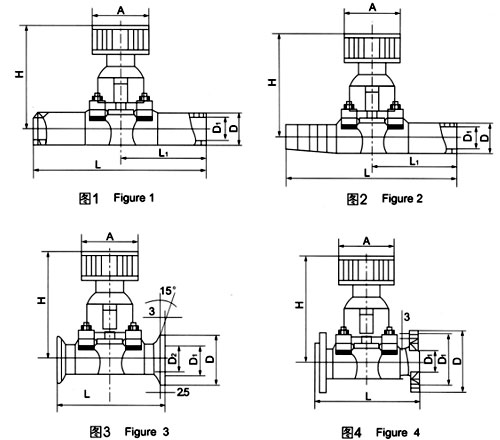

I型連接管焊接（圖1）：

型號	DN	D	H	A	L	L1
GM-10C-H（I）	10	19	80	55	240	120
GM-25C-H（I）	25	32	105	80	240	120
GM-40C-H	40	45	133	100	240	120
GM-50C-H	50	57	157	100	240	120
GM-10D-H（I）	10	19	77．5	50	150	150
GM-25D-H（I）	25	32	105	60	75	75

II型連接管焊接（圖2）：

型號	DN	D	H	A	L	L1
GM-10C-H（II）	10	19	80	55	195	120
GM-25C-H（II）	25	32	105	80	236	120
GM-10D-H（II）	10	19	77．5	50	150	75
GM-25D-H（II）	25	32	105	66	175	75

III型連接管焊接（圖3）：

型號	DN	D	H	A	L	L1
GM-10C-KF	10	30	12．2	80	55	75
GM-25C-KF	25	40	26．2	105	80	120
GM-40C-KF	40	50	41．2	133	100	120

IIII型連接管焊接（圖4）：

型號	DN	D	H	A	L	L1	n-φc
GM-10C	10	46	36	80	55	75	4-φ6
GM-25C	25	70	55	105	80	120	4-φ7
GM-40C	40	100	80	133	100	150	4-φ9
GM-50C	50	110	90	157	100	180	4-φ9
