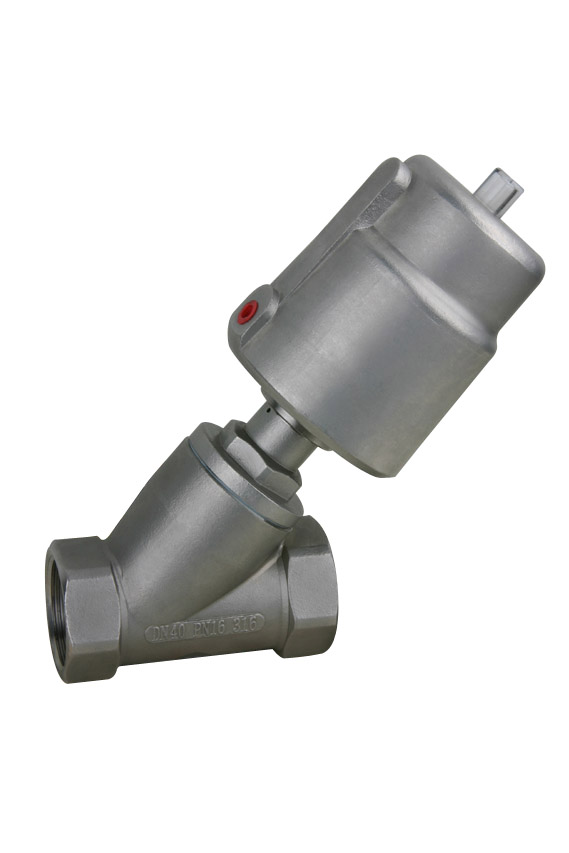

氣動角座閥
2016-08-12
本系列角坐閥是本公司最新引進國外生產技術，結合現代化工業應用研發而成的新一代氣動角座閥。它廣泛用于食品和化學過程，滅菌機，高壓消毒器，干洗機，啤酒生產線。與傳統角座閥相比，它具有以下新特點： 1、可視位置指示：可接限位開關或緊急手動裝置。 2、容易安裝：氣動頭可旋轉360 º?？煞奖愕匕惭b一到二個限位開關。 3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。 4、具有多種控制方式：常開、常閉、雙動。 5、要求更小的氣動執行器：流體從閥桿上方流入時，可選更小的控制頭。 6、容易連接：MAMUR標準連接，嵌入式金屬接頭。 7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免贓物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。 8、無水錘作用，流體從閥桿下方流入時，水錘(水沖擊力)被吸收。 9、先進的閥體機構：流量比普通角座大30%，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次。
技術參數
壓力范圍 0～16bar
介質溫度 -10℃～+180℃
環境溫度 -10℃～+60℃
氣源壓力 0.4～0.7Mpa
閥體材料 CF8、CF8M
CF3、CF3M
密封材料 聚四氟乙烯
執行機構外殼材料 聚酰胺
控制氣體 中性氣體、空氣
選取
-控制功能：常開
-PPS執行機構外殼適用于環境溫度+5℃～+130℃
-無復位彈簧 雙作用執行機構
-三夾式連接
-獨立可調行程極限，適于高低流量
-手動應急開關
-先導閥適用的Namur適配器
參數
|
接口D [英寸] |
內孔 [mm] |
KV值 [m /h] |
最大工作壓力 [bar] |
要求最小的控制壓力[bar] |
執行機構尺寸 [ mm] |
流向 |
| G3/8″ | 13 | 3.7 | 0～16 | 4～7 | 40 | 閥座上方 |
| G1/2″ | 15 | 4.2 | 0～16 | 4～7 | 50 | 閥座上方 |
| G3/4″ | 20 | 8. | 0～16 | 4～7 | 50 | 閥座上方 |
| G 1″ | 25 | 19 | 0～16 | 4～7 | 63 | 閥座上方 |
| G1 1/4″ | 32 | 27.5 | 0～16 | 4～7 | 63 | 閥座上方 |
| G1 1/2″ | 40 | 42 | 0～16 | 4～7 | 63 | 閥座上方 |
| G 2″ | 50 | 52 | 0～16 | 4～7 | 80 | 閥座上方 |
| G2 1/2″ | 65 | 77 | 0～16 | 4～7 | 80 | 閥座上方 |
訂購氣動閥門產品須知
1、請在訂貨時提供詳細的口徑、規格、交貨地址、時間?！ ?br /> 2、根據管道需要，決定選用往復式(二位開關式)或彈簧
復位式(常閉或常開式)。
3、可選配控制附件：(1)單電控電磁閥(斷電時常閉或常
開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，
(4)氣源處理三聯件。
特殊使用環境(易燃易爆場合)，可選防爆型。
外形尺寸
絲扣連接尺寸對照表》Connect size table | 公稱通徑 DN(mm) | 尺寸Size(mm) | |||||||||
| 接口G Interface | 氣控頭(DN)Gas Control head | A | B | C | D | E | F | H* | L | |
| 15 | 1/2〞 | 50 | 190 | 156 | 169 | 44 | 70 | 85 | 15 | 25 |
| 20 | 3/4〞 | 50 | 195 | 160 | 276 | 44 | 70 | 95 | 16．3 | 31 |
| 25 | 1〞 | 63 | 259 | 222 | 242 | 50．5 | 70 | 105 | 19．5 | 38 |
| 32 | 11/4〞 | 63 | 226 | 186 | 209 | 50．5 | 116．4 | 120 | 19 | 47 |
| 40 | 11/2〞 | 90 | 271 | 230 | 258 | 66．2 | 140．6 | 130 | 18 | 54 |
| 50 | 2〞 | 90 | 285 | 240 | 274 | 66．2 | 116．4 | 150 | 20 | 66 |
