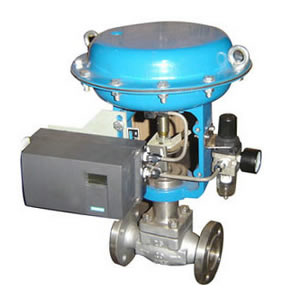

小口徑套筒單座調節閥KHLC
2016-08-10
閥體
型式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI125、150、300、600
JIS10、16、20、30、40K
PN1.6、4.0、6.4Mpa
連接型式：法蘭 FF、RF、RJ和LG
按 JIS B2201或ANSI B16.5和JB/T79.1凸面、JB/T79.2 PN4.MPa
焊接：嵌接焊SW。
材料：HT200， ZG25I ZG1Cr18Ni9和ZG0Cr17Ni12Mo2、1.25Cr0.5Mo,5.0Cr.0.5Mo、SCPH21，SCPH61， Ti。
上閥蓋常溫型（P）：-17 ~ 2300C
伸長Ⅰ型（E1）：-45 ~ -170C，230 ~ 5660C
伸長Ⅱ型（E2）：整體式（E2I）：-100 ~ -450C
焊接式 （E2W）：-196 ~ -1000C
備注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
閥內組件
閥芯型式:單座套筒式柱塞閥芯。
流量特性:等百分比特性和線性特性
套筒型式:分離式套筒
材料:17-4PH和0Cr17Ni12Mo2
執行機構
型 式:HA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧范圍:0.02～0.10,0.08～0.24MPa
供氣壓力:0.14，0.16，0.28MPa
氣源接頭:Rc1/4
環境溫度:-30～+700C
閥作用型式:氣 ─ 開或氣 ─ 關式。
附件：定位器、手輪機構、氣動閥位傳送器。
性能
泄漏量：符合標準ANSI B16.104─1976Ⅳ級,小于額定Cv的0.01%
回差： 小于全行程的1%(帶定位器)、小于全行程的3%(不帶定位器)
線性： 小于全行程的 1%(帶定位器)
小于全行程的 5%(不帶定位器)
備注:采用標準的V型聚四氟乙烯填料。
可調范圍：50：1（Cv≥0.25）、30：1（Cv≤0.16）
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
