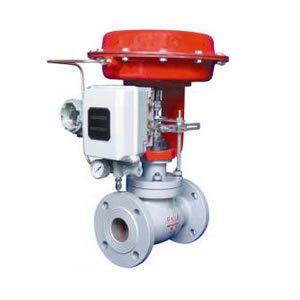

氣動薄膜直通單座調節閥ZXP型

2016-08-10

產品概述：
ZXP型新系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇

產品特點：
·頂導向單座調節閥，結構緊湊，部件少、易維修。
·金屬閥芯適合多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
·可調范圍大，固有可調比為50。
·執行機構采用多彈簧結構，高度減少30％、重量減輕30％。
·ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
·ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
零件資料：
閥體、閥蓋：HT200，ZG230-450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
技術參數：

公稱通徑 DN (mm ） ( 閥芯直徑 dN ）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數 Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 L (mm)		16					25			40			60
膜片有效面積 Ae (cm 2 )		280					400			600			1000
信號范圍 Pr (kPa)		20 ～ 100 、 40 ～ 200
氣源壓力 Ps (MPa)		0.14 ～ 0.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量		硬閥座： IV 級 (10 -4 閥額定容量 ) 軟閥座： VI 級
公稱壓力 PN(MPa)		1.0 、 1.6 、 4.0 、 6.4
工作溫度 t ( ℃ )	常溫型	-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
	散熱型	-40 ～ 450 、 -60 ～ 450
	高溫型	450 ～ 560
	低溫型	-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

*本產品性能指標貫徹GB/T4213-92標準 ◆外形尺寸及重量標準型、散熱型、高溫型外形尺寸表單位：mm

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
φ A			282		308			394			498
L	PN16 ， 40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H 1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	標準 型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180

散熱、高溫型高度(H)為PN16的數值 **夾套型高度H1及H均增加15％
◆波紋管密封型外形尺寸表:

公稱通徑	20	25	32	40	50	65	80	100	125	150	200
φ A	282		308			394			498
L	150	160	180	200	230	290	310	350	400	480	600
H 1	53	58	70	75	83	93	100	110	125	143	170
H 標準型	446.5	453.5	490	542	537.5	617.5	667	675	735	907.5	900

規格重量:
◆調節閥重量表 &bnsp;&bnsp;單位：kg

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
標準型	PN16	16	17	19	21	23	35	48	57	64	70	90
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散熱高溫型		17	18	20	22	25	36	51	60	67	74	95
波紋管型		20	21	25	30	33	48	71	91	102	115	145
低溫型		20	21	23	26	28	42	58	69	77	84	108

*本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據
連接標準：
·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
·薄膜執行機構氣信號接口：內螺紋M16X1.5
·夾套保溫型夾套載熱體接口：對焊φ18X4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、JPI等標準。
◆訂貨須知:
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求
