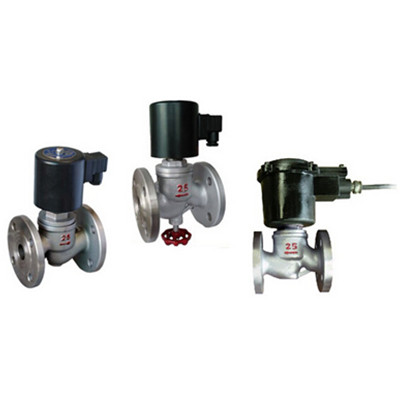

法蘭式不銹鋼活塞電磁閥

2016-07-19

適用范圍			技術參數
適用于工業爐窯、干燥設備、制藥機械、真空設備、水廠虹吸管路、航天、石油化工、電力裝備、鋼鐵、電鍍涂裝、燃?xì)馊加?、環保設備、吹灰除塵、紡織印染、暖通空調、釀酒、食品、水處理等控制系統。			介質溫度：C2: -20℃～90℃ C5： -25℃～220℃
			工作壓力：0～10bar, 0.3～16bar ,1～64bar可以定做
			運作方式：直動式先導式
			工作型式：常閉型、常開型
功能選項			閥體材質：SS304
代號	功能選項	功能說明	密封材質：NBR、FKM、PTFE、紫銅
NO	常閉型	通電閥開，斷電閥關
K	常開型	通電閥關，斷電閥開	電氣參數
E	防爆型	防爆等級：ExdII BT4	線圈參數：AC220V 380V 110V 24V DC24V 12V
S	手動	手動功能	線圈參數：普通線圈IP54 ，防爆線圈IP65
X1	信號反饋	無源機械觸點，適用氣體介質	額定功率	AC DN≤25mm 45VA,DN≥32mm,70VA
N	帶止回功能	限制流體單向流動，防止倒流		DC DN≤25mm 40W ,DN≥32mm,65W
J	節能模塊	降低線圈溫升和功耗	電器公差：±10%

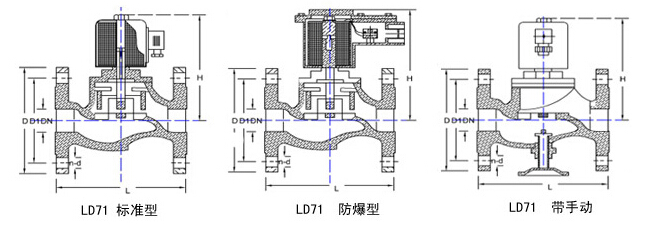

規格參數表(法蘭連接) (*常閉型1～64公斤級都可定做）
型號	通徑mm	Kv值	L	H/常開/防爆	D	D1	b	n-d	工作壓力
型號	通徑mm	Kv值	L	H/常開/防爆	D	D1	b	n-d	常閉型	常開型
LD7115	15	2.8	90	152/175/185	95	65		4-Φ12	0～10/0.3～16	1～8
LD7120	20	5.4	115	155/175/185	105	75		4-Φ14	0～10/0.3～16	1～8
LD7125	25	8.5	125	158/178/188	115	85		4-Φ14	0～10/0.3～16	1～8
LD7132	32	14	140	168/188/198	135	100		4-Φ18	0～10/0.3～16	1～8
LD7140	40	18	165	175/195/205	145	110		4-Φ18	0～10/0.3～16	1～8
LD7150	50	28	190	185/205/215	160	125		4-Φ18	0～10/0.3～16	1～8
LD7165	65	40	250	265/ /	185	145		4-Φ18	0.3～16	1～8
LD7180	80	65	270	275/ /	200	160		8-Φ18	0.3～16	1～8
LD71100	100	100	320	373/ /	220	180		8-Φ18	0.3～16	1～8
LD71125	125	150	400	416/ /	250	210		8-Φ18	0.3～16	1～8
LD71150	150	250	400	400/ /	285	240		8-Φ22	0.3～16	1～8
LD71200	200	420			340	295		12-Φ22	0.3～16	1～8
LD71250	250	660			405	355		12-Φ26	0.3～16	1～8

優化建議

*流體溫度一定要按實際提供給我們，否則虛報高溫將會使生產時公差系數和密封配置不當，而引起泄露。

*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。

*閥體標注方向必須與介質流向一致。

*防爆場合建議不要選擇帶信號反饋功能，因?yàn)榉辣盘?hào)反饋裝置的成本比普通的要貴數倍，若必須請咨詢我司。
