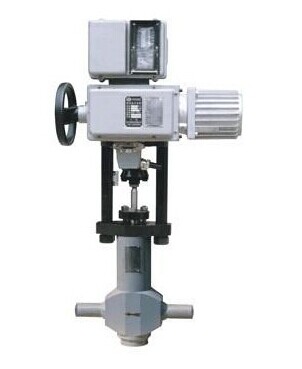

鍋爐定期排污閥STV
2016-08-10

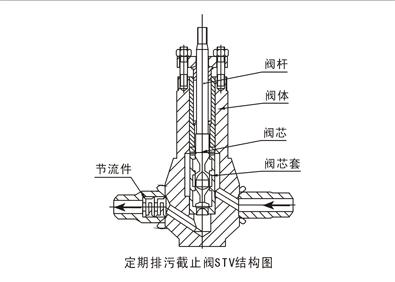

流體逐級降壓，流體方向不斷改變，增加流阻。控制流速，防止空化破壞。
4級多級節流，流體通道逐級擴大，以適合飽和液體隨壓力降低變成蒸汽容積擴大的特性，減少流體對閥芯沖刷磨蝕。
節流面與密封面分開，有效保護密封面。閥芯和閥芯套表面硬化處理，硬度達到HRC70左右，耐沖刷，壽命長。
閥芯表面開有大缺口，流體含有2-3mm，焊渣等固體顆粒，閥芯也不會卡死，動作靈活。
閥桿與電動執行機構推桿采用柔性連接，確保截止的關閉緊力。與調節閥通用，互換性好。
技術參數和性能：公稱通徑：DN25,32,40,50
公稱壓力: PN25，32Mpa
閥體材料:20#鍛鋼
工作溫度：小于420C
泄漏量： 符合ANSI B16.104—1976 V級
閥內組件：不銹鋼
流體方向：高進地出
技術參數和性能：
公稱通徑 DN25，32，40，50，65，80，100
公稱壓力 PN 25，32Mpa
閥體材料:20#鍛鋼
工作溫度：小于420C
流量特性 等百分比特性
執行機構 電動執行機構或氣動執行機構
泄漏量： 符合ANSI B16.104—1976 V級
閥內組件：不銹鋼
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| KV值 | 2.8-6.0 | 4.6-9.0 | 6.5-14.5 | 11-20 | 20-26 | 16-28 | 52 |
| 行程mm | 20 | 20 | 25 | 25 | 38 |
閥體組件外形尺寸：
| 公稱通徑 | A | B | H | H1 | D | T |
| 25 | 155 | 160 | 145 | 36 | 130 | 545 |
| 32 | 165 | 170 | 155 | 40 | 130 | 557 |
| 40 | 220 | 220 | 115 | 130 | ||
| 50 | 245 | 245 | 135 | 130 | ||
| 65 | ||||||
| 80 | 211 | 207 | 390 | 80 | 140 | 680 |
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號10.其它特殊要求
