自力式差壓調節閥ZZYW型

2016-08-10

ZZYW型自力式差壓調節閥概述：
ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。
主要技術參數：

公稱通徑DN（mm）	20	25	32	40	50	65	80	100
額定流量系數Kv	7	11	20	30	48	75	120	190
公稱壓力（MPa）	1.0 1.6
固有流量特性	快開
保證調壓閥正常工作的最小壓差P（MPa）	≥0.01
壓力分段范圍（KPa）	0.5～6 　　5～10　 9～15　 12～19　 18～25 　22～30　 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
工作溫度℃	≤80
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度	按GB12221-89標準

主要性能指標：

控制精度％		±10
允許泄漏量	硬密封（L/H）	單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量
	軟密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

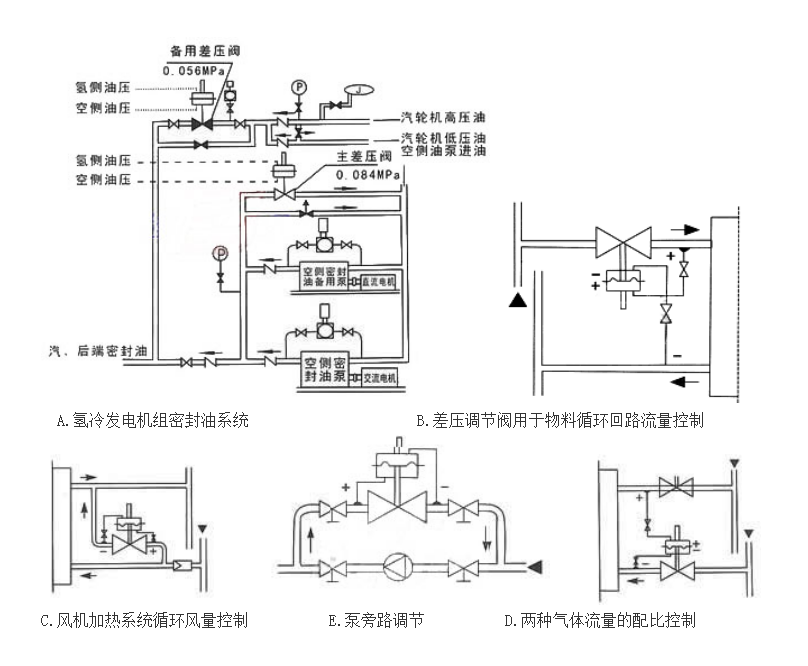

應用實例
自力式差壓調節閥ZZYW型應用實例

許用介質與溫度的關系：

公稱通徑（DN）			20	25	32	40	50	65	80	100
A	壓力調節范圍（Kpa）	0.5～30	φ394
		28～50	φ308				φ394
		48～100	φ308

外形尺寸

公稱通徑 DN	20	25	32	40	50	65	80	100
法蘭距離L	185	200	205	222	254	276	298	352
執行器寬K	395
總高度H	456	465	470	470	480	490	490	510
導壓管接口螺紋	M16×1.5
重量Kg	12	13	15	17	20	28	38	43

閥門主要零件及推薦使用溫度范圍：

零件名稱		材料	溫度范圍
閥體、閥蓋		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增強)聚四氟乙烯	-20～200℃
		司太萊合金堆焊	-250～550℃
壓力平衡元件	波紋管	18Ni12Mo2Ti	-160～300℃
壓力平衡元件	彈簧	18Ni12Mo2Ti	-160～250℃
